滤波电容在PCB设计中的正确接法

录入:edatop.com    点击:

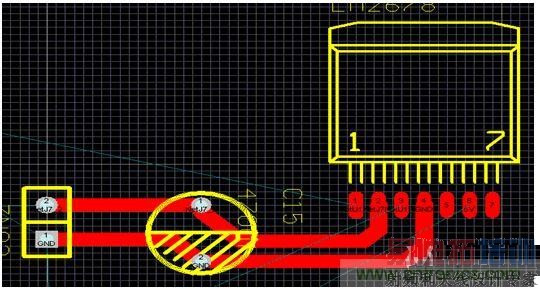

下图是一个错误的滤波电容接法,电源是应该直接从电容再到IC那里,滤波效果才会好。

错误的滤波电容接法

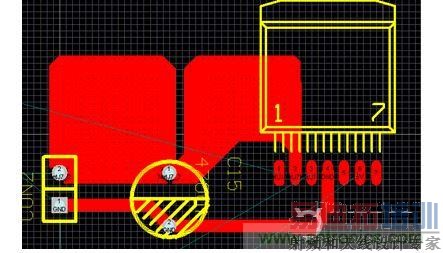

下图是正确的接法。

错误的滤波电容接法

按这样的画法,滤波效果就会好很多。

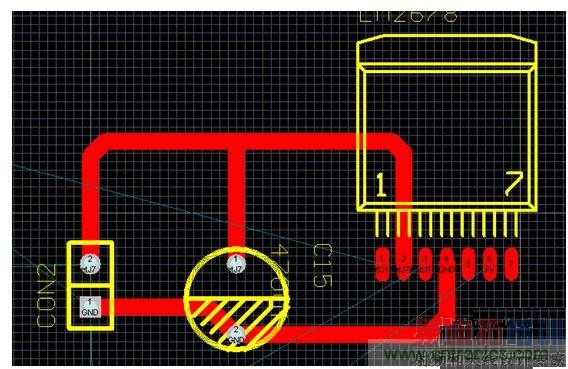

如果大家嫌这个不好看,按下图处理也是正确的,你们也可以发现在一些PCB设计中也会用到下面的处理方式。

错误的滤波电容接法
