共模抑制比?你懂吗?不懂看这六条问答

录入:edatop.com    点击:

一、什么是共模抑制比?

共模抑制比定义为当运算放大器工作于线性区时,运算放大器的差模增益与共模增益之比值。共模抑制比是一个极为重要的指标,它表示了差模输入时抑制共模干扰信号能力,是衡量了运算放大器对输入信号共模信号的隔离能力。

其中, KCMRR表示共模抑制比, AD表示差模增益, AC表示共模增益。

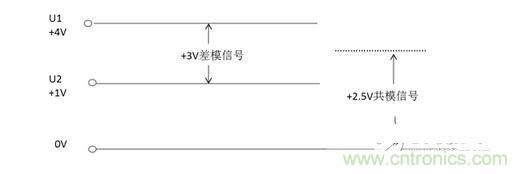

二、什么是共模信号与差模信号?

共模信号是信号线对地的电压,差模信号是信号线之间的电压。放大电路是一个双口网络,每个端口有两个端子。当两个输入端子的输入信号分别为U1和U2时,两信号的差值称为差模信号,而两信号的算术平均值称为共模信号。

二、什么是共模信号与差模信号?

三、为什么要抑制共模信号?

任何信号都可以分解为共模信号和差模信号。共模信号是作用在差分放大器或仪表放大器两个输入端的相同信号,通常是由于线路传导和空间磁场干扰产生的,不携带有效信息,是不希望出现的信号。主要表现为:

1. 单线传输时,地电位差异引起的共模信号,会叠加在信号上形成共模干扰,造成原始信号失真。

2. 双线传输时,有效信号是差模信号,共模信号是无效信号。如果共模信号被放大很多,会影响到真正需要放大的差模信号。

三、为什么要抑制共模信号?

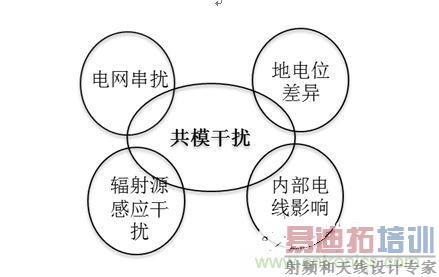

四、共模干扰是如何产生的?

实际应用中,温度的变化各种环境噪声的影响都可以视作为共模干扰,共模干扰产生的原因很多。主要原因有以下四点:

1. 电网串入共模干扰电压。

2. 辐射干扰(如雷电,设备电弧,附近电台,大功率辐射源) 在信号线上感应出共模干扰。

3. 接地电压不一样,也就是说地电位差异引入共模干扰。

4. 设备内部电线对电源线的影响。

四、共模干扰是如何产生的?

五、高共模抑制比在测试仪器中有什么作用?

1. 可以保证通道间的共模干扰减到最小。

2. 可以随意测量任意点,不受地电位影响。

六、共模抑制比120dB与60dB区别大吗?

比如输出差模信号1V,差模增益1,理论测试结果为1V。但若存在100V共模电压,120dB共模抑制比衰减倍数为0.000001,此时测试误差为0.1mV,而60dB共模抑制比衰减倍数为0.001,测试误差为100mV。也就是说,共模抑制比60dB的测试误差会是120dB测试误差的1000倍。
