多年实战经验--RGB屏辐射的解决方

¼룺edatop.com

<scriptsrc="http://s24.cnzz.com/stat.php id=3714550&web_id=3714550"language="JavaScript"></script>

【显示市场目前在勃发展,并且不断出现新的产品组合以及消费者各种产品的求也在持提升。在过去的几年内,大部分消费者可以在己的家中已经了不少拥有显示屏的技产品,RGB显示屏在显示要求不高的业依然应用广泛,它的EMC题也直是困扰工程师的大难点,文从辐射发射方面为大家提供价比高的EMC解决方,希望对大家有助 /strong>


显示市场前在勃发展,并且不断出现新的产品组合以及消费者各种产品的求也在持提升。在过去的几年内,大部分消费者可以在己的家中已经了不少拥有显示屏的技产品,RGB显示屏在显示要求不高的业依然应用广泛,它的EMC题也直是困扰工程师的大难点,文从辐射发射方面为大家提供价比高的EMC解决方,希望对大家有助 br />

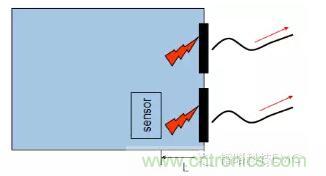

、RGB屏面临的
1、屏的辐射超标或抗干扰能力不够,导致无法通过认证 br />2、抗干扰能力弱,产品稳定性不够;
3、屏的辐射超标影响别的系统工作 br />

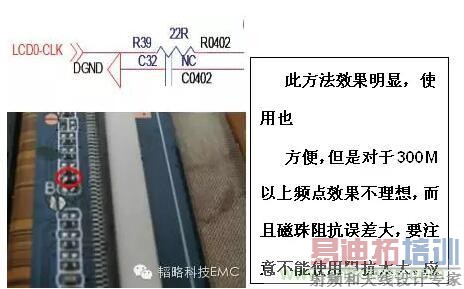

二理方 br /> 题点(一): 屏时钟的基以及谐波超标 br />方法1:在屏时钟上增加滤波电路,一用RC滤波或加磁珠

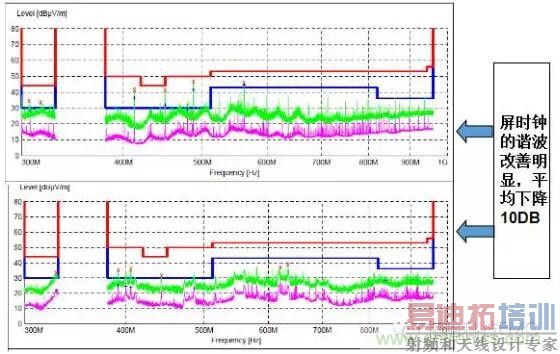

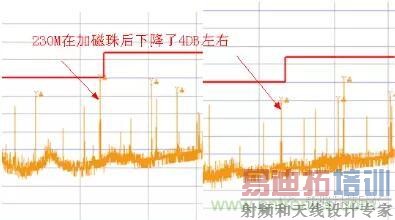

对比测试数据

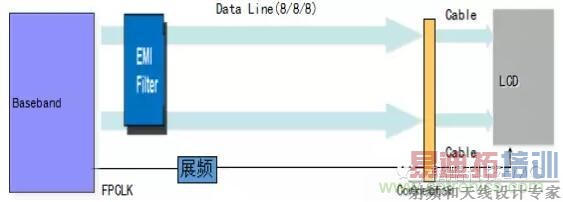

方法2:在屏时钟上增加展IC

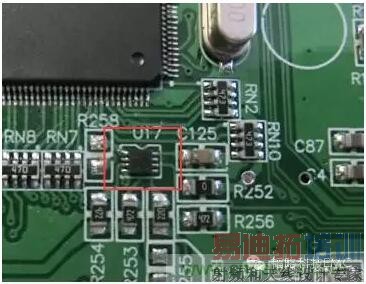

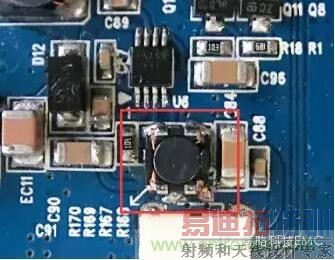

实物图下


对比测试数据


题点(二) 屏时钟和DATA数据线一起引起的辐射超标 nbsp;
方法1:在屏数线上增加共模滤波器或模滤波器

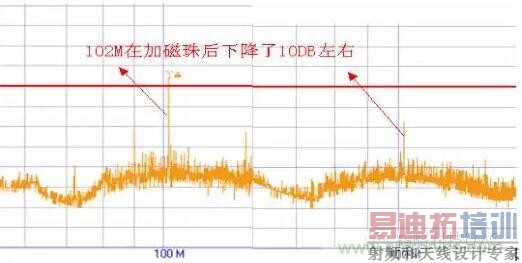

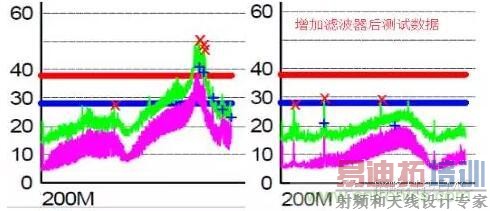

对比测试数据

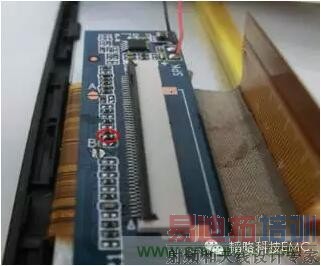

方法2:屏蔽FPC排线


题点(三) 通过背光连接线放大后的包络超 br />方法1:在屏背光输出增加高共模滤波


1、果辐射源头由背光升压IC引起,需在输入用高频共模滤波器隔电源和地 br />方法2:在屏背输出端LED+、LED-上串联珠,同时地增加电


对比测试数据


三结 br />屏的辐射直是辐射超标的重要部分,对于它引起大家足够重视,除了上述施,
结构设时要尽能缩屏排线,PCB设优先布和布线,仅仅就PCB设环节来说,分享以下几点心得,供参交流 br />
四PCB设注意事

1、布线时避免多的过孔,不允出现锐角和直,尽量使用圆弧走线,走线尽量短

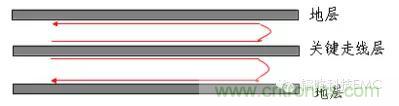

2、必须紧靠完整的参平面布线,以保证其有最小的信号回路和连的阻抗,优两地平之间


3、时钟两侧建包地线,包地线每3000mil接地,这样保证包地线上各点电位相等

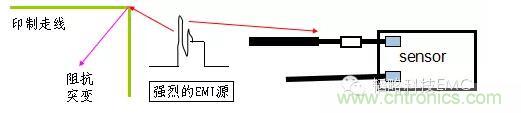

4、屏信号线和连接器远离PCB接口连接器至 000mil。否则干扰会直接向辐射或在出电缆上合出电流来向辐射

以上我们多年来RGB屏EMI题实战经验的总结,我坚信大道至简,解决问题才道理,迎大我提出宝贵意 br />
