浅谈有关电磁兼容的设计技巧（一）

规律一、EMC费效比关系规律： EMC问题越早考虑、越早解决，费用越小、效果越好。

在新产品研发阶段就进行EMC设计，比等到产品EMC测试不合格才进行改进，费用可以大大节省，效率可以大大提高;反之，效率就会大大降低，费用就会大大增加。

经验告诉我们，在功能设计的同时进行EMC设计，到样板、样机完成则通过EMC测试，是最省时间和最有经济效益的。相反，产品研发阶段不考虑EMC，投产以后发现EMC不合格才进行改进，非但技术上带来很大难度、而且返工必然带来费用和时间的大大浪费，甚至由于涉及到结构设计、PCB设计的缺陷，无法实施改进措施，导致产品不能上市。

规律二、高频电流环路面积S越大, EMI辐射越严重。

高频信号电流流经电感最小路径。当频率较高时，一般走线电抗大于电阻，连线对高频信号就是电感，串联电感引起辐射。电磁辐射大多是EUT被测设备上的高频电流环路产生的，最恶劣的情况就是开路之天线形式。对应处理方法就是减少、减短连线，减小高频电流回路面积，尽量消除任何非正常工作需要的天线，如不连续的布线或有天线效应之元器件过长的插脚。

减少辐射骚扰或提高射频辐射抗干扰能力的最重要任务之一，就是想方设法减小高频电流环路面积S。

规律三、环路电流频率f越高，引起的EMI辐射越严重，电磁辐射场强随电流频率f的平方成正比增大。

减少辐射骚扰或提高射频辐射抗干扰能力的最重要途径之二，就是想方设法减小骚扰源高频电流频率f，即减小骚扰电磁波的频率f。

电磁兼容(EMC)元器件的正确选型和应用技巧

我们通过一些图片，直观的系统的回顾电磁兼容的含义、电磁干扰的三要素以及抑制电磁干扰的原理。再根据EMC设计原理和元器件不同的结构特点，主要讲解不同元器件在EMC设计中的选择及应用技巧，对EMC设计具有指导作用。

EMC主要解决方法:预防比屏蔽更加有效

电磁兼容性元器件是解决电磁干扰发射和电磁敏感度问题的关键，正确选择和使用这些元器件是做好电磁兼容性设计的前提。因此，我们必须深入掌握这些元器件，这样才有可能设计出符合标准要求、性能价格比最优的电子、电气产品。而每一种电子元件都有它各自的特性，因此，要求在设计时仔细考虑。接下来我们将讨论一些常见的用来减少或抑制电磁兼容性的电子元件和电路设计技术。

元件组

有两种基本的电子元件组：有引脚的和无引脚的元件。有引脚线元件有寄生效果，尤其在高频时。该引脚形成了一个小电感，大约是1nH/mm/引脚。引脚的末端也能产生一个小电容性的效应，大约有4pF。因此，引脚的长度应尽可能的短。与有引脚的元件相比，无引脚且表面贴装的元件的寄生效果要小一些。其典型值为：0.5nH的寄生电感和约0.3pF的终端电容。

从电磁兼容性的观点看，表面贴装元件效果最好，其次是放射状引脚元件，最后是轴向平行引脚的元件。

EMC元件之电容

在EMC设计中，电容是应用最广泛的元件之一，主要用于构成各种低通滤波器或用作去耦电容和旁路电容。大量实践表明：在EMC设计中，恰当选择与使用电容，不仅可解决许多EMI问题，而且能充分体现效果良好、价格低廉、使用方便的优点。若电容的选择或使用不当，则可能根本达不到预期的目的，甚至会加剧 EMI程度。

从理论上讲，电容的容量越大，容抗就越小，滤波效果就越好。一些人也有这种习惯认识。但是，容量大的电容一般寄生电感也大，自谐振频率低(如典型的陶瓷电容，0.1μF的f0=5 MHz，0.01μF的f0=15 MHz，0.001μF的f0=50 MHz)，对高频噪声的去耦效果差，甚至根本起不到去耦作用。分立元件的滤波器在频率超过10 MHz时，将开始失去性能。元件的物理尺寸越大，转折点频率越低。这些问题可以通过选择特殊结构的电容来解决。

贴片电容的寄生电感几乎为零，总的电感也可以减小到元件本身的电感，通常只是传统电容寄生电感的1/3~1/5，自谐振频率可达同样容量的带引线电容的2倍(也有资料说可达10倍)，是射频应用的理想选择。

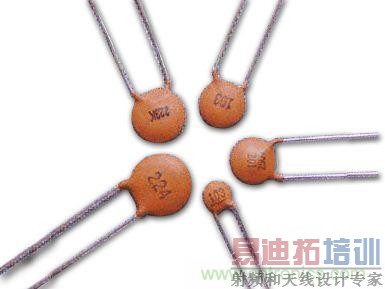

图1：瓷片电容

传统上，射频应用一般选择瓷片电容。但在实践中，超小型聚脂或聚苯乙烯薄膜电容也是适用的，因为它们的尺寸与瓷片电容相当。

三端电容能将小瓷片电容频率范围从50 MHz以下拓展到200 MHz以上，这对抑制VHF频段的噪声是很有用的。要在VHF或更高的频段获得更好的滤波效果，特别是保护屏蔽体不被穿透，必须使用馈通电容。

EMC元件之电感

电感是一种可以将磁场和电场联系起来的元件，其固有的、可以与磁场互相作用的能力使其潜在地比其他元件更为敏感。和电容类似，聪明地使用电感也能解决许多 EMC问题。下面是两种基本类型的电感：开环和闭环。它们的不同在于内部的磁场环。在开环设计中，磁场通过空气闭合;而闭环设计中，磁场通过磁芯完成磁路。

电感中的磁场

电感比起电容一个优点是它没有寄生感抗，因此其表面贴装类型和引线类型没有什么差别。开环电感的磁场穿过空气，这将引起辐射并带来电磁干扰(EMI)问题。在选择开环电感时，绕轴式比棒式或螺线管式更好，因为这样磁场将被控制在磁芯(即磁体内的局部磁场)。

开环电感

对闭环电感来说，磁场被完全控制在磁心，因此在电路设计中这种类型的电感更理想，当然它们也比较昂贵。螺旋环状的闭环电感的一个优点是：它不仅将磁环控制在磁心，还可以自行消除所有外来的附带场辐射。

电感的磁芯材料主要有两种类型：铁和铁氧体。铁磁芯电感用于低频场合(几十KHz)，而铁氧体磁芯电感用于高频场合(到MHz)。因此铁氧体磁芯电感更适合于EMC应用。

在EMC应用中特别使用了两种特殊的电感类型：铁氧体磁珠和铁氧体磁夹。铁和铁氧体可作电感磁芯骨架。铁芯电感常应用于低频场合(几十KHz)，而铁氧体芯电感常应用于高频场合(MHz)。所以铁氧芯感应体更适合于EMC应用。

滤波器结构的选择

EMC设计中的滤波器通常指由L，C构成的低通滤波器。不同结构的滤波器的主要区别之一，是其中的电容与电感的联接方式不同。滤波器的有效性不仅与其结构有关，而且还与联结的网络的阻抗有关。如单个电容的滤波器在高阻抗电路中效果很好，而在低阻抗电路中效果很差。

EMC元件之磁珠

磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。

磁珠工作原理

磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠在电路功能上，磁珠和电感是原理相同的，只是频率特性不同罢了。

电感是储能元件，而磁珠是能量转换(消耗)器件。电感多用于电源滤波回路，侧重于抑止传导性干扰;磁珠多用于信号回路，主要用于EMI方面。磁珠用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路(DDR，SDRAM，RAMBUS等)都需要在电源输入部分加磁珠，而电感是一种储能元件，用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。

EMC元件之二极管

二极管是最简单的半导体器件。由于其独特的特性，某些二极管有助于解决并防止与EMC相关的一些问题。

模拟与逻辑有源器件的选用

电磁干扰发射和电磁敏感度的关键是模拟与逻辑有源器件的选用。必须注意有源器件固有的敏感特性和电磁发射特性。

有源器件可分为调谐器件和基本频带器件。调谐器件起带通元件作用，其频率特性包括：中心频率、带宽、选择性和带外乱真响应;基本领带器件起低通元件作用，其频率特性包括：截止频率、通带特性、带外抑制特性和乱真响应。此外还有输入阻抗特性和输入端的平衡不平衡特性等。

模拟器件的敏感度特性取决于灵敏度和带宽，而灵敏度以器件的固有噪声为基础。

逻辑器件的敏感度特性取决于直流噪声容限和噪声抗扰度。

有源器件有两种电磁发射源：传导干扰通过电源线、接地线和互连线进行传输，并随频率增加而增加;辐射干扰通过器件本身或通过互连线进行辐射，并随频率的平方而增加。瞬态地电流是传导干扰和辐射干扰的初始源，减少瞬态地电流必须减小接地阻抗和使用去耦电容。逻辑器件的翻转时间越短，所占频谱越宽。为此，应当在保证实现功能的前提下，尽可能增加信号的上升/下降时间。

数字电路是一种最常见的宽带干扰源，其电磁发射可分为差模和共模两种形式。

为了减少发射，应尽可能降低频率和信号电平;为了控制差模辐射，必须将印制电路板上的信号线、电源线和它们的回线紧靠在一起，减小回路面积;为了控制共模辐射，可以使用栅网地线或接地平面，也可使用共模扼流圈。同时，选择“干净地”作为接地点也是十分重要的。

表面安装技术(SMT)是70年代末发展起来的新型电子装联技术，内容包括表面安装器件(SMD)、表面安装元件(SMC)、表面安装印制电路板(SMB)以及表面安装设备、在线测试等。

电子整机应用SMT最多的是计算机，其次是通讯、军用、消费类电子产品。

90年代SMT发展了一种新型电路基板，可用来制作多芯片组件MCM。目前片式集成电路的输入/输出端口已增加到上百个，引脚的中心间距已减小到0.3毫米。目前表面安装技术正在和微组装技术互相交错和渗透。由于SMD/SMC的超小型化，使基板焊区尺寸减小到I平方英寸以内，无论电磁发射还是电磁敏感度问题，都可以得到很好的解决。
