浅谈PLC系统中的主要抗干扰措施

采用性能优良的电源，抑制电网引入的干扰

在PLC控制系统中，电源占有极重要的地位。电网干扰串入PLC控制系统主要通过PLC系统的供电电源（如CPU 电源、I/O电源等）、变送器供电电源和与PLC系统具有直接电气连接的仪表供电电源等耦合进入的。现在，对于PLC系统供电的电源，一般都采用隔离性能较好电源，而对于变送器供电的电源和PLC系统有直接电气连接的仪表的供电电源，并没受到足够的重视，虽然采取了一定的隔离措施，但普遍还不够，主要是使用的隔离变压器分布参数大，抑制干扰能力差，经电源耦合而串入共模干扰、差模干扰。所以，对于变送器和共用信号仪表供电应选择分布电容小、抑制带大（如采用多次隔离和屏蔽及漏感技术）的配电器，以减少PLC系统的干扰。
　　
此外，位保证电网馈点不中断，可采用在线式不间断供电电源（UPS）供电，提高供电的安全可靠性。并且UPS还具有较强的干扰隔离性能，是一种PLC控制系统的理想电源。

电缆选择的敖设

为了减少动力电缆辐射电磁干扰，尤其是变频装置馈电电缆。笔者在某工程中，采用了铜带铠装屏蔽电力电缆，从而降低了动力线生产的电磁干扰，该工程投产后取得了满意的效果。
　　
不同类型的信号分别由不同电缆传输，信号电缆应按传输信号种类分层敖设，严禁用同一电缆的不同导线同时传送动力电源和信号，避免信号线与动力电缆靠近平行敖设，以减少电磁干扰。

硬件滤波及软件抗如果措施

由于电磁干扰的复杂性，要根本消除迎接干扰影响是不可能的，因此在PLC控制系统的软件设计和组态时，还应在软件方面进行抗干扰处理，进一步提高系统的可靠性。常用的一些措施：数字滤波和工频整形采样，可有效消除周期性干扰；定时校正参考点电位，并采用动态零点，可有效防止电位漂移；采用信息冗余技术，设计相应的软件标志位；采用间接跳转，设置软件陷阱等提高软件结构可靠性。
　　
信号在接入计算机前，在信号线与地间并接电容，以减少共模干扰；在信号两极间加装滤波器可减少差模干扰。
　　
对干较低信噪比的模拟量信号．常因现场瞬时干扰而产生较大波动，若仅用瞬时采样植进行控制计算会产生较大误差，为此可采用数字滤波方法。现场模拟量信号经A／D转换后变成离散的数字信号，然后将形成的数据按时间序列存入PLC内存。再利用数字滤波程序对其进行处理，滤去噪声部分获得单纯信号， 可对输入信号用m次采样值的平均值来代替当前值，但井不是通常的每采样。次求一次平均值，而是每采样一次就与最近的m－l次历史采样值相加，此方法反应速度快，具有很好的实时性，输入信号经过处理后用干信号显示或回路调节，有效地抑制了噪声干扰。
　　
工业环境恶劣，干扰信号较多， I/O信号传送距离较长，常常会使传送的信号有误。为提高系统运行可靠性，使PLC在信号出错倩况下及时发现错误，并排除错误的影响继续工作，在程序编制中可采用软件容错技术。

正确选择接地点，完善接地系统

接地的目的通常有两个，其一为了安全，其二是为了抑制干扰。完善的接地系统是PLC控制系统抗电磁干扰的重要措施之一。
　　
系统接地方式有：浮地方式、直接接地方式和电容接地三种方式。对PLC控制系统而言，它属高速低电平控制装置，应采用直接接地方式。由于信号电缆分布电容和输入装置滤波等的影响，装置之间的信号交换频率一般都低于1MHz，所以PLC控制系统接地线采用一点接地和串联一点接地方式。集中布置的PLC系统适于并联一点接地方式，各装置的柜体中心接地点以单独的接地线引向接地极。如果装置间距较大，应采用串联一点接地方式。用一根大截面铜母线（或绝缘电缆）连接各装置的柜体中心接地点，然后将接地母线直接连接接地极。接地线采用截面大于22 mm2的铜导线，总母线使用截面大于60mm2的铜排。接地极的接地电阻小于2Ω，接地极最好埋在距建筑物10 ~ 15m远处(或与控制器间不大于50m)，而且PLC系统接地点必须与强电设备接地点相距10m以上。
　　
信号源接地时，屏蔽层应在信号侧接地；不接地时，应在PLC侧接地；信号线中间有接头时，屏蔽层应牢固连接并进行绝缘处理，一定要避免多点接地；多个测点信号的屏蔽双绞线与多芯对绞总屏电缆连接时，各屏蔽层应相互连接好，并经绝缘处理。选择适当的接地处单点接点。

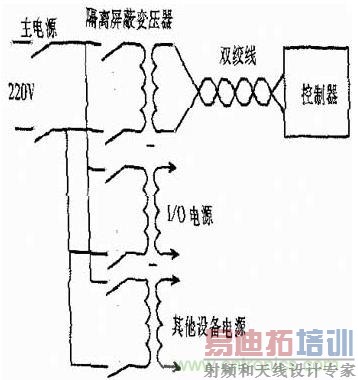

图题：PLC系统的抗干扰探讨

以上的措施，经若干PLC控制系统现场实际运行表明，能够基本消除现场干扰信号的影响，保证系统的可靠运行。PLC控制系统中的干扰是一个十分复杂的问题，因此在抗干扰设计中应综合考虑各方面的因素，合理有效地抑制抗干扰，对有些干扰情况还需做具体分析，采取对症下药的方法，才能够使PLC控制系统正常工作。
