单片机系统EMC测试

录入:edatop.com    点击:

测试环境

为了保证测试结果的准确和可靠性,电磁兼容性测量对测试环境有较高的要求,测量场地有室外开阔场地、屏蔽室或电波暗室等。

测试设备

电磁兼容测量设备分为两类:一类是电磁干扰测量设备,设备接上适当的传感器,就可以进行电磁干扰的测量;另一类是在电磁敏感度测量,设备模拟不同干扰源,通过适当的耦合/去耦网络、传感器或天线,施加于各类被测设备,用作敏感度或干扰度测量。

测量方法

电磁兼容性测试依据标准的不同,有许多种测量方法,但归纳起来可分为4类;传导发射测试、辐射发射测试、传导敏感度(抗扰度)测试和辐射敏感度(抗扰度)测试。

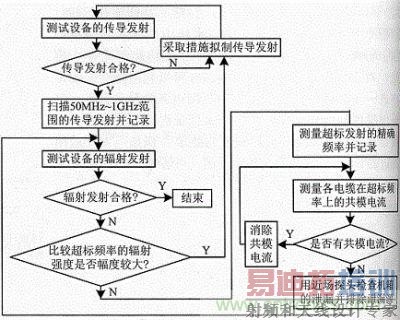

测试诊断步骤

单片机系统EMC测试
图题:单片机系统EMC测试

图中给出了一个设备或系统的电磁干扰发射与故障分析步骤。按照这个步骤进行,可以提高测试诊断的效率。

测试准备

①试验场地条件:EMC测试实验室为电波半暗室和屏蔽室。前者用于辐射发射和辐射敏感测试,后者用于传导发射和传导敏感度测试。
②环境电平要求:传导和辐射的电磁环境电平最好远低于标准规定的极限值,一般使环境电平至少低于极限值6dB。
③试验桌。
④测量设备和被测设备的隔离。
⑤敏感性判别准则:一般由被测方提供,并实话监视和判别,以测量和观察的方式确定性能降低的程度。
⑥被测设备的放置:为保证实验的重复性,对被测设备的放置方式通常有具体的规定。

测试种类

传导发射测试、辐射发送测试、传导抗扰度测试、辐射抗扰度测试。

常用测量仪

电磁干扰(EMI)和电磁敏感度(EMS)测试,需要用到许多电子仪器,如频谱分析仪、电磁场干扰测量仪、信号源、功能放大器、示波器等。由于EMC测试频率很宽(20Hz~40GHz)、幅度很大(μV级至kW级)、模式很多(FM、AM等)、姿态很多(平放、斜放等),因此正确地使用电子仪器非常重要。测量电磁干扰的合适仪器是频谱分析仪。频谱分析仪是一种将电压幅度随频率变化的规律显示出来的仪器,它显示的波形称为频谱。频谱分析仪克服了示波器在测量电磁干扰中的缺点,能够精确测量各个频率上的干扰强度,用频谱分析仪可以直接显示出信号的各个频谱分量。

在解决电磁干扰问题时,最重要的一个问题是判断干扰的来源。只有准确将干扰源定位后,才能够提出解决干扰的措施。根据信号的频率来确定干扰源泉是最简单的方法,因为在信号的所有特征中,频率特征是最稳定的,并且电路设计人员往往对电路中各个部位的信号频率都十分清楚。因此,只要知道了干扰信号的频率,就能够推测出干扰是哪个部位产生的。对于电磁干扰信号,由于其幅度往往远小于正常工作信号,用频谱分析仪做这种测量是十分简单的。由于频谱分析仪的中频带宽较窄,因此能够将与干扰信号频率不同的信号滤除掉,精确地测量出干扰信号频率,从而判断产生干扰信号的电路。
