如何解决计算机中的EMI问题
录入:edatop.com 点击:
计算机中的电磁干扰是非常严重的。若把一个调幅收音机靠近一台计算机时,你就会听到许多杂乱无章的嘈杂声。事实上,当计算机时钟频率高达几百兆赫时,对调靶咚音机的影响则是显而易见的。图呈现的是用数字插脚将电磁干扰引向印制电路板的一种方法。其中的铁氧体磁环起到射频腔的作用,以在甚高频和超高频区间消除电磁干扰。由于滤波是双向的,所以它在削弱传出电磁干扰的同时也减弱了输入计算机的电磁干扰。
计算机噪声的第一个影响是显示器。原因有二:首先,偏转电路趋向于在较低的频率下运行(低于40kHz),这普遍小于其他系统的频率。而且它还会发生共振;其次,那些偏转电路趋向于高功率。解决这个问题的方法就是放置屏蔽电路将电路屏蔽起来,并在数据线上放置共模模式的滤波电路(电阻)。

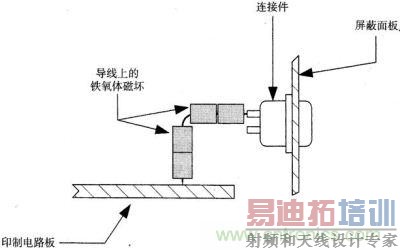

图题:装有铁氧体磁环的计算机连接器
