如何消除电变频器对其他设备的干扰

录入:edatop.com    点击:

磁辐射传播方式

变频电路中,频率很高谐波电流分量具有向空中辐射能力,对其他设备形成干扰。尤其通信设备干扰更为严重,如下图1所示。

解决干扰方法

(1)接入电抗器:

①输入电抗器:输入电抗器可以使输入电流波形大为改善。它显著提高功率因数外,也非常有效削弱了输入电流中高次谐波成分对其他设备干扰。
②输出电抗器:变频器输出侧一般不接电抗器,但接入输出电抗器,将可十分有效削弱输出电流中谐波成分。

(2)正确接 :接主要目是安全,但一些具有高频干扰信号设备来说,也具有把高频干扰信号引入大功能。接时,应注意以下几点:

①接线应尽量粗一些,接点尽量靠近变频器。
②接线尽量远离电源线。
③变频器所有接线,必须和其他设备接分开,如图1-b上图所示。避免把所有设备接线连一起后再接,如图1-b下图所示。
④变频器接端子不能和电源“零线”相接。

空中辐射与接地空中辐射与接地

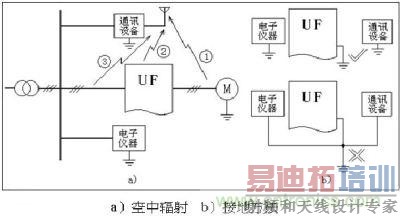

图1:空中辐射与接地

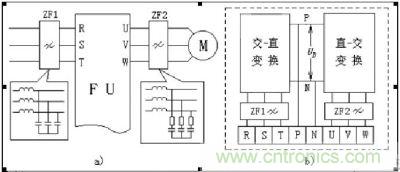

(3)接入滤波器:滤波器主要用于抑制具有辐射能力频率很高谐波电流,串变频器输入和输出电路中,如图2所示。滤波器由高频线圈和电容器组成。必须注意是:变频器输出侧滤波器中,其电容器只能接电动机侧,且应串入电阻,止逆变管因电容器充、放电而受到冲击。

从上图中可以看到变频电路中产生电磁辐射对其他设备构成干扰以及正确和错误接。

接入滤波器
图2:接入滤波器

注:以上介绍是针对变频电路中因电磁辐射干扰其他设备时处理方法。
