浅谈显示器的抗电磁干扰设计
录入：edatop.com 点击：
电磁干扰的途径有两类，第一是传导干扰，第二是辐射干扰，因此，在显示器电路设计中，就是要考虑有效地抑制这两类干扰。要想达到良好的抗干扰性，可从以下四个方面考虑：
1、加强显示器开关电源滤波电路的抗干扰能力，以抑制从输入电源线路过来的共模传导干扰和差模传导干扰。一般的设计原则是，尽可能提高电源线路中滤波器的插入损耗。实际应用中，为有效抑制电磁干扰，应根据滤波电路两端连接的源阻抗和负载阻抗来合理选择滤波电路的网络结构和参数，这样才可能得到满意的抑制效果。
共模线圈的选择同样重要，其技术参数选择要适当。若要求滤波电路低频性能好，线圈的电感量应大些，同时要求分布电容尽可能地小，以不影响滤波电路的高频性能。另外，必要时还应考虑X型滤波电容的安装位置，比较其安装在滤波网络的电源端还是在负载端更有效。

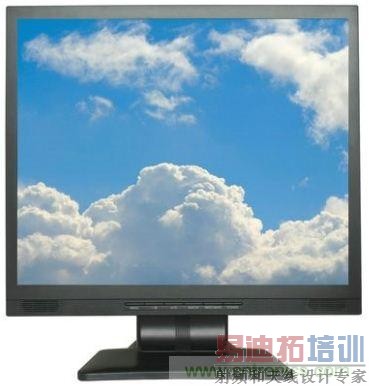

图题：显示器
2、对显示器的视频电路系统采用必要的屏蔽措施，防止外部高频辐射对显示器的画面造成的视觉影响(如微细白点与网纹干扰)。最简单和直接的办法就是采用金属罩屏蔽。屏蔽罩的接地点，宜采用螺丝紧固接地或者采用导电性能良好的短导线接地。此外，线路的布线应力求不引入辐射干扰，为此需要考虑的因素虽较多，但尽可能不让线路容易形成干扰耦合通道。
3、对显示器接地点进行认真分析，寻找最佳接地点，使干扰信号通过最短的接地路径得以旁路。线路设计时，对显示器各部分接地点位置、系统接地点数目都要做十分认真的考虑。接地平面与布线间应有大的分布电容，而接地引线电感一定要小，总之，要尽可能减少接地点之间的电位差，使地线、地参考平面的寄生电压、电流不能耦合进入电路，并且不影响滤波网络的性能。显示器的印刷电路板目前多采用单层板，在这种情况下，布线时应使电源线尽可能靠近地线，以减小电路的交扰。
4、对显示器的开关电源次级续流回路中，加强对高频状态下续流管导通/截止的瞬间容易产生的尖峰脉冲采用高特征频率的RC滤波网络进行吸收，这样即使存在大量的尖峰干扰脉冲，亦能被有效地抑制。
通过以上抗干扰设计，显示器受外界电磁干扰的影响就可望得到有效的抑制和改善。另外，如果进一步对整个显示器的其它电路特别是偏转电路采用适当屏蔽，其抗干扰性能将更优良。实际上，经过以上抗干扰设计，还可以改善显示器的传导骚扰及辐射骚扰特性，提高显示器的电磁兼容总体水平，使其满足电磁兼容标准的要求。
