工程师困扰：LED驱动电源EMC问题求解
录入：edatop.com 点击：
EMC问题叙述：

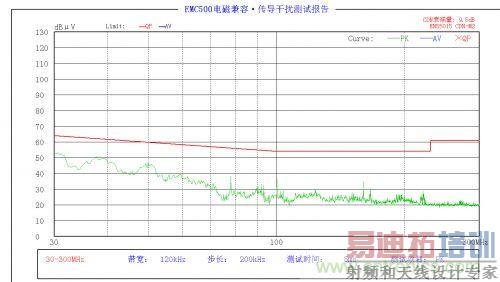

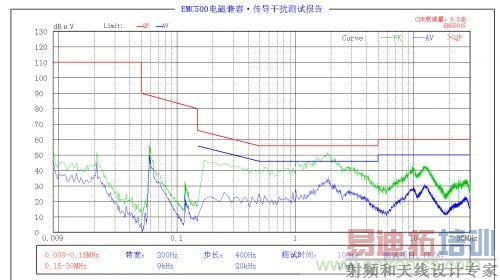

我用昂宝OB3330的方案做了一款30*1W320mA的驱动器，试了了很多种方法了多还是没有过EMC，请教高手，说明下变压器用的是EFD25卧式（初级：82圈/次级：72反馈：13）10N65的MOS管，HER208的输出二极管，这个我试了很多种方法就是变压器的问题，但就是解决不了，请哪位高手帮忙看下，帮我算下变压器的匝数和绕法。首先只能用三明治绕法，这样温度才低，像正常的绕法温度很高的已经做过很多实验了。这下面的图片是我用正常方式（初级--屏蔽--次级--反馈）绕出来的结果，传到辐射过时过了但是余量不够，但是这样做出来的温度特别高，所以这种绕法行不通。

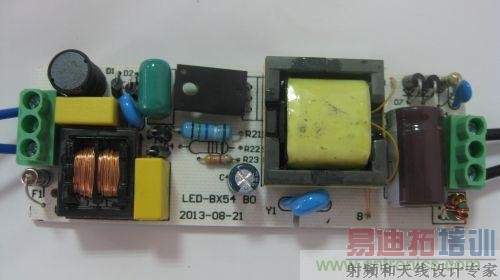

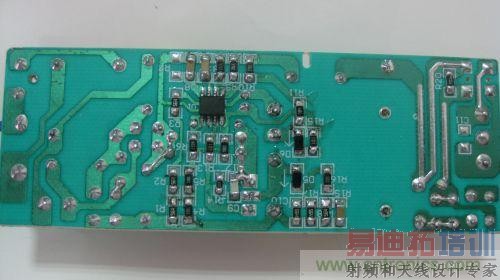

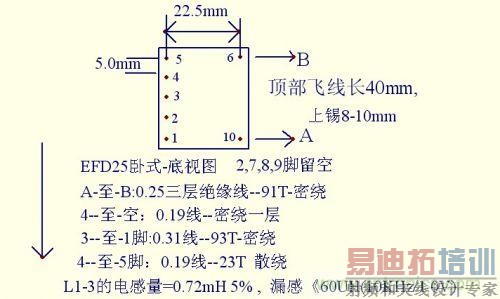

把原理图，PCB，变压器具体绕法都发上来，麻烦各位高手帮忙看看。
对于以上问题，众多网友也给出了一些解决方法——
网友A：AC输入端少了一个磁环，但该工程师表示输入端加磁环没效果。
网友B：Y电容容值增加,不行输入端再加一级滤波。
[p]
网友C：我觉得传导过不去可以改下前面的EMI电路，好像原理图与你的样板有些不一样，从样板来看，只要改下前面共模电感的感量就看看，可以改用绿环看看。还有差模电感可以并联几K的电阻。
网友D：变压器改成初级屏蔽次级屏蔽初级辅助绕组，试试看有没效果，VCC的整流管跟RCD中二极管换成慢管，加大MOS的驱动电阻。
网友E：输入端也要加个330UH的共模2类电源通常都要加除非你把输入的大共模改成环形的且分布电容要足够小可以用皮线+漆包线并绕但整体效果不如加一个单独的小共模另你的MOS管最好加上散热器接地，不单是为了散热而是将大幅的电场耦合旁路到地传导辐射都会有所改善的。
网友F：电路组态比较关键，AC进来加个2MH的环行共膜+X电容，接着L，N接个差膜电感+X电容+50MH以上的共膜，桥堆整流后用CLC架构滤波。
网友G：我也在做这个方案，我觉得是你的Y电容可以加大点，比如332M。还有就是变压器，变压器的绕法：初级一半抽头，屏蔽，次级，屏蔽，初级，屏蔽，再绕反馈。三极管漏极加磁珠。希望对你有帮助。
网友H：给你点建义，MOS管中间脚、输出整流管负极加个磁珠，吸收二极管用慢管串个10欧的电阻，差模电感加大一倍以上，采用两个Y电容、Y电容接法一个接CBB正极，另一个接CBB负极，两个Y电容另一端接输出负极。希望对你有点帮助。
网友I：首先他发的图是没有超的，PK需要读点读成QP的，读点的话余量肯定大于6dB的，PCB确实很粗糙，辐射的话，整流管以及MOSS可以加吸收或是磁珠，变压器也可以外屏蔽什么的，如果改版可以考虑改变走线或是布局，这样更完美！！如果这样功率级的电源EMC也难的话，100W1000W的大功率的直接没法做了给个建议找个专业的人给你搞搞最多一个小时的事情，花点小钱省时、省力还多了学习的机会。如果布板时有专业的人指导，就更省事！EMC关键是在于设计不是在于调试整改！
对于众多网友的解决方法，该工程师表示：这些都试过了，没有效果。应该是输出磁环和输出吸收线路影响了传导，但是我把输出小磁环和输出吸收电路去掉，传导就能过，而且余量充足，但是辐射又不行了。现在也在纠结当中，找不到解决的办法。
广大的工程师网友们，你们还有什么更好的解决方法吗？欢迎大家参与讨论，帮助这位工程师解决EMC问题。
