两会中政协提问:通信基站到底有没有电磁辐射和电磁干扰?

录入:edatop.com    点击:

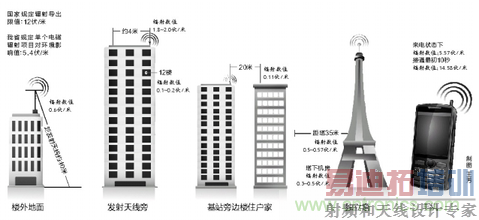

通信基站

电磁环境是指存在于给定场所的电磁现象的总和,电磁环境由空间、时间和频谱三个要素组成。事实上,我们身边到处都充满了电磁辐射,有自然产生的,也有人为制造的。地球本身就是一个大磁场,它表面的热辐射和雷电都可以产生电磁辐射;太阳光也是电磁波的一种,这都是自然产生的。还有一些人为制造的,如广播电视台、移动通信基站、工业设备和家用电器等。

现如今,由于城市建筑物越来越密集,基站选址难度加大,很多通信基站建在住宅楼或办公楼顶,人们担心距离天线近,电磁辐射会很大,会对人体产生危害。其实,在我国建设通信基站,必须符合电磁辐射防护规定和相关卫生标准的要求,即通信基站电场强度小于12伏/米或功率密度小于40微米/平方厘米,这一标准比国际非电离组织推荐的标准提高了10多倍。

有人认为,有的通信基站通过加大功率增大覆盖范围,导致电磁辐射也大了。其实这是不可能的,在地广人稀、通信基站架设少的地方,通信基站提高一点功率也许是可能的。但在人口稠密的城区,这种方法根本行不通。因为每一个通信基站都有一定的覆盖范围,加大功率只会造成通信基站间的相互干扰,进而会影响手机通话质量。通信质量是每一家电信运营商最为重视的,为此他们不会无缘无故地加大功率。另外,电磁辐射值和距离的平方成反比,辐射强度随距离衰减得很快,稍微离远一点就会减少很多。

我们每个人一生都生活在电磁环境之中,电磁辐射是普遍存在的,只有让电磁环境保持绿色和谐,各种无线电业务才能顺利开展,人们的健康才能得到保障。
