EMC测试时，使用常用设备你不可忽略的环节
录入：edatop.com 点击：
EMC测试即电磁兼容性测试，主要是针对电子产品进行的。由于不同产品的工作类型，对外的辐射不同，受到电磁频率的敏感度也不同，FCC或者是EN等各种不同的组织将电子产品进行分类，比如说工科医类、电动工具类、计算机信息技术类等等，通过产品分在什么类别，针对不同的标准进行测试，找到产品需要测试的标准之后，按照标准的测试方法和测试要求再去注意测试事项。而且不同国家的测试方法和要求虽然大体相同但也有不同之处，分别对待，看产品需要出口到哪些国家而定。
了解了EMC测试，那么在进行EMC测试时，需要使用到的设备也有很多值得注意的地方，下面我们从四大方面着重了解下吧。
关于天线：
EMC测试的频率范围普遍来讲比较宽泛，因为最初并不清楚骚扰的频率是多少，所以，测试必须借助各种探测天线来把场强转换成电压。一般来讲，EMC测试用的天线都工作在近场区，测试结果对测试距离非常敏感。因为电场、磁场之比(波阻抗)在近场区不再是个常数，所以这些天线虽然给出了电场、磁场的校正系数，但只有当这些天线作远场测试时才有效，测量近场干扰时，电场与磁场测试结果不能再按此换算。
关于人工电源网络：
要注意人工电源网络与接地平板成低阻抗良好连接。
关于频谱分析仪
选取频谱分析仪也有很多讲究，要特别注意的是，有必要根据测试时的要求来选取动态范围、频率分辨率、灵敏度、扫频宽度等参数选择最合适的。
频率分辨率：能够分辨的最小谱线间隔，它表征了频谱分析仪能将频率紧挨在一起的信号区分开来的能力。
灵敏度：表征了频谱分析仪测量微小信号的能力。频谱分析仪的噪声电平决定于中频滤波器带宽，一般在-80dB~-130dB。
动态范围：表征了它同时显示大信号和小信号的真实频谱的能力，动态范围的上限由频谱分析仪的非线性失真所决定。频谱分析仪动态范围一般在60dB以上，甚至100dB。
扫频宽度：频谱分析仪在一次测量分析过程中显示的频率范围。

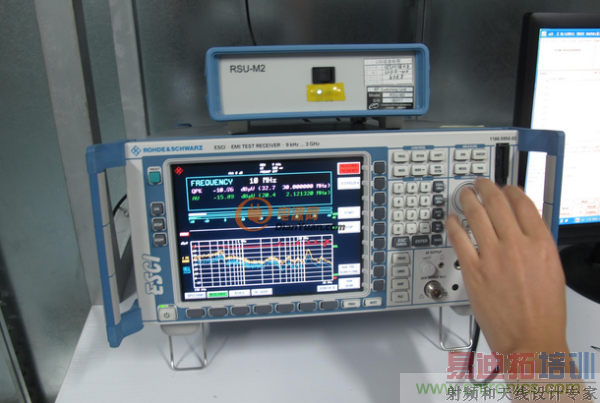

关于测量接收机
如果说频谱分析仪只有峰值检波，那么测量接收机除了峰值检波外，还有准峰值检波和平均值检波，要根据不同的标准或法规选择合适的检波器。
峰值检波只测试骚扰信号振幅的最大值，适用于单一脉冲或重复频率很低的脉冲骚扰信号的测试。而有些骚扰信号对音频影响的客观效果是随着重复频率增高而增大的，对这种信号仅仅测量信号的振幅无法客观反映其影响效果，因此，这时就要用准峰值检波。准峰值检波器其充电时间常数比峰值检波器大，放电时间常数比峰值检波器小，不仅可以测量出骚扰信号信号幅度，还反映它的时间分布。
