秘籍宝典:结合实例分享高速PCB的设计

录入:edatop.com    点击:

什么是高速印刷电路板(PCB) 什么影响了PCB设计中的带宽 这是我们在创建高速PCB设计时,设计人员提出的一部分常见问题与解答。

由于PCB布局会极大地影响电路性能、设计时间和设计成本,拥有良好的原理图并密切关注布局布线过程极为重要,可以保证电路性能与预期相一致。 注重细节很重要。 经实证试验和误差分析后,很多设计人员吃尽苦头才明白,有些画板上看起来不错的电路并不总是能提供预期的性能。 这便是设计人员应了解一些关键的PCB设计基础知识,包括元件放置、信号路由、电源旁路和监控寄生特性的重要原因。

在PCB设计的布局布线中,首先以原理图的方式表示电路功能的一个优势就是方便您和其他设计人员可以更好地理解电路。 通过尽可能清晰地组织原理图,您可以利用它进行布局布线、故障排查、调试并最终降低成本、缩短产品上市时间。

例如,这里有一个完美的原理图。 它必需有两个基本功能。 它能显示实际电路(您可以数上面有几个元器件)。 每个元件都显示其连接,并且它们在后台某处形成NetList。 作为替代方案,这里有个完全一样的电路,只不过稍加重新布局。 注意,此处元器件画的比较大,便于看清。 电路功能一目了然。 您可选择使用,以便更好地满足您的目标。


原理图

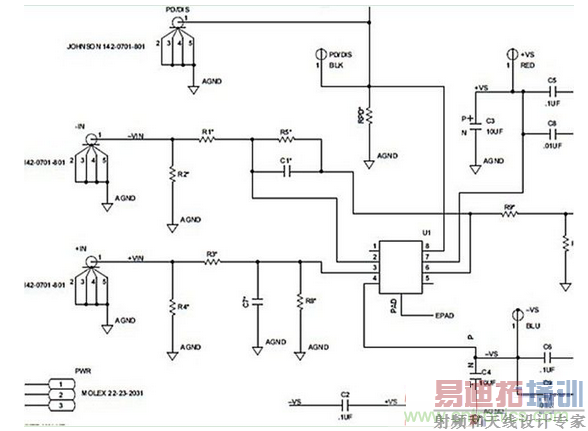

图1: 原理图

替代方案

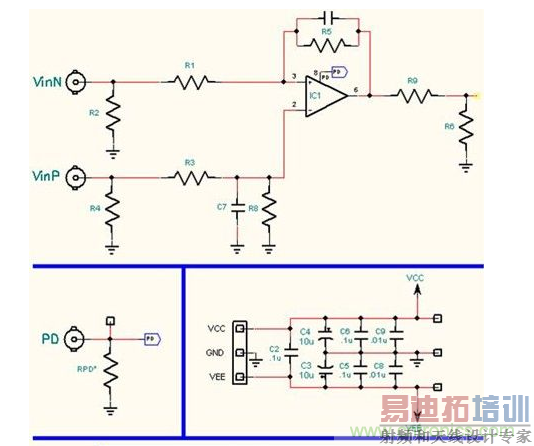

图2: 替代方案

在图1和图2中,原理图有两个基本功能: 显示实际电路连接,这非常重要,以及生成用于布局布线的NetList。 通过检查原理图,可以更轻松地找到使电路更高效的方式。
