网友热议：零欧电阻在电路中的作用？

零欧姆电阻不是为了把数字地和模拟地分开，只是使模拟地和数字地进行电气连接，因为模拟地和数字地毕竟属于同一个网络，最终也还是要连在一起的。把数模地分开，只是工程师为了解决干扰的一种手段。用零欧姆电阻的方便之处就是它很容易拆卸，拆卸下来可以换其他的器件代替以观察最终的效果进行对比，而导线不能拆卸。

限流这种观点，其实不太赞同，零欧姆电阻有阻抗但毕竟小，这得流过多大电流才起到限流作用？几A？不现实吧，很多电路板达不到这个电流级别。反而有阻抗影响挺大吧，如果零欧电阻阻抗挺大，那在零欧姆上的电压降产生共模干扰导致的问题不可忽视。

进行数字地和模拟地之间的隔离，其实是一门挺有技术含量的事，属于EMC的范畴。我不太赞同一些工程师说的，只要是数模混合电路就必须对数字地和模拟地进行地的分割，然后用个磁珠或零欧姆电阻连起来。具体问题还得具体分析。

我见过很多电路板，采用统一地，也就是不对地分割，当然也就不存在用零欧电阻连接的问题，其EMC可以做得很好。反而一些采用了地分割的电路板，EMC很差。导致这种现象的原因是工程师对EMC本质的理解偏差。其实EMC很关键一点就是环流路径最小化，如果进行地分割，就要非常注意，一旦信号线跨越地分割线，环流路径必然增大，EMC性能变差。而采用统一地的电路板，事先必须对布局做足考虑，对电路模块进行物理分区（不分割），保证模块都有自己的回路，就不会影响其他模块，同时因为地没有分割，保证了地的完整性。当然具体细节太多了，就不一一介绍。

分割做得好，确实可以做到较好的数模隔离，但是不做分割，EMC不一定差。凡事没有绝对，没有哪一种是绝对的好，只是要根据具体的情况决定倒是要不要分割，目的是为了EMC性能，分割只是一种手段，而手段可以多种。还是那句话具体问题具体分析。

另外如果直接用导线连接，会通过很大的电流，两边的信号会互相干扰。并且在PCB布线时，很难将两种地区分开。

零欧电阻可以很好的解决这个问题，它提供了一个很窄的电流通路 并且可以有效区分模拟地和数字地，利于单点接地的实现。其实零欧电阻也是存在阻抗的，因此可以限制电流。

用事实说话

个人lay过一块使用了0Ω电阻的PCB，一块陀螺仪的板子，有两个GND，一个是正常的GND，另一个是专门给gyro用的GyroGND。

考虑用两个GND的原因是因为板子比较小，各种通信接口和芯片都和gyro模块堆在一起，于是觉得分成两个GND会减少一些gyro读数上的noise，但其实上发现不用这样做，因为是那帮写程序的没写好程序，后来程序改好了noise也没了。

[p]

加了一个0Ω的原因也只是为了做layout的时候方便polygon（铺铜），因为电阻两端的电线会算作不同的网络。（高亮网络的时候polygon不会高亮，于是这样子大家凑合着看吧……）

GyroGND的polygon：

GND的polygon：


一个是网格铺，一个是全铺，可以看到很明显的分界线。

[p]

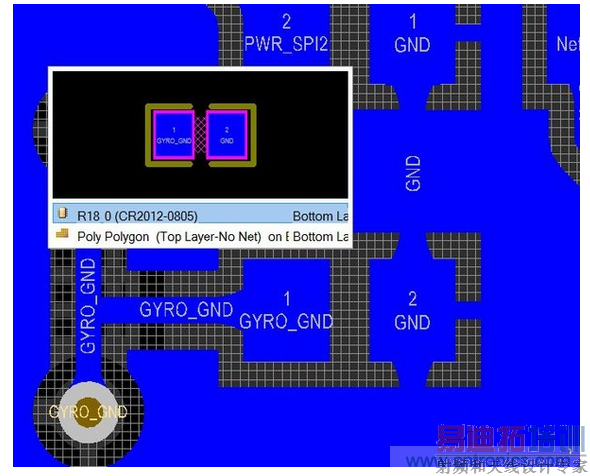

在远处用一个0Ω的电阻隔开：


如果不用0Ω的电阻隔开而想着lay成两块GND的话，

铺铜的时候会悲剧的，软件会给你铺到一起去。

所以按照个人现在的经验来看，在GND网络上加上0Ω的电阻只是为了把GND分成不同的区域，方便lay板，对降噪本身可能并没有太显著的影响。

了解零欧姆电阻：

1，在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。

2，可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）

3，在匹配电路参数不确定的时候，以零欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。

4，想测某部分电路的耗电流的时候，可以去掉零ohm电阻，接上电流表，这样方便测耗电流。

5，在布线时，如果实在布不过去了，也可以加一个零欧的电阻

6，在高频信号下，充当电感或电容。（与外部电路特性有关）电感用，主要是解决EMC问题。如地与地，电源和IC Pin间

7，单点接地（指保护接地、工作接地、直流接地在设备上相互分开，各自成为独立系统。）

8，熔丝作用

[p]

*模拟地和数字地单点接地*

只要是地，最终都要接到一起，然后入大地。如果不接在一起就是“浮地”，存在压差，容易积累电荷，造成静电。地是参考零电 位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。虽然有些板子没 有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。如果把模拟地和数字地大面积直接相连，会导致互相干扰。不短接又不妥，理由如上有 四种方法解决此问题：

1、用磁珠连接;

2、用电容连接;

3、用电感连接;

4、用零欧姆电阻连接。

磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。对于频率不确定或无法预知的情况，磁珠不合。

电容隔直通交，造成浮地。

电感体积大，杂散参数多，不稳定。

零欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。电阻在所有频带上都有衰减作用（零欧电阻也有阻抗），这点比磁珠强。

*跨接时用于电流回路*

当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。在分割区上跨接零欧电阻，可以提供较短的回流路径，减小干扰。

*配置电路*

一般，产品上不要出现跳线和拨码开关。有时用户会乱动设置，易引起误会，为了减少维护费用，应用零欧电阻代替跳线等焊在板子上。空置跳线在高频时相当于天线，用贴片电阻效果好。

*其他用途*

布线时跨线；

调试/测试用；

临时取代其他贴片器件；

作为温度补偿器件。

更多时候是出于EMC对策的需要。另外，零欧姆电阻比过孔的寄生电感小，而且过孔还会影响地平面（因为要挖孔）。

方便软件的分别布线区域范围：主要功能是跳线，运用的目的主要是为了在PCB补线的时候软件可以区分不同的区域。也就是说为了使的每一部分的电源和地有不同的回路，如果没有这个电阻，软件会乱连，导致的结果是比如数字地和模拟地混乱，数字电源和模拟电源的互相干扰等等。所以总结就是为了方便软件的分别布线区域范围。
