电磁噪声的预分析

录入：edatop.com 点击：

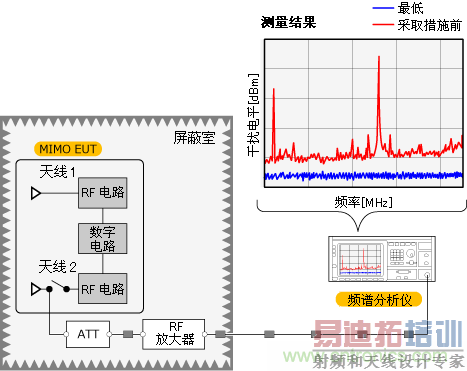

观察天线收到的噪声电平

观察天线收到的噪声电平

检查天线收到噪声的来源

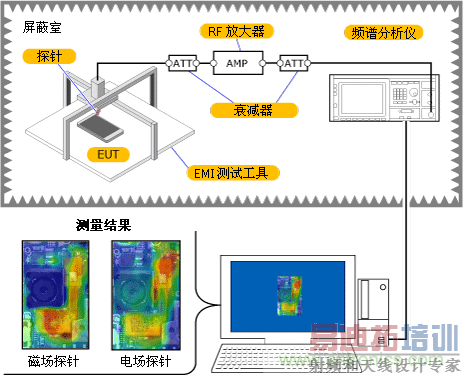

通过测量相邻电磁场的分布，检查噪声源和噪声传播机制。
我们将EMI测试工具的电场探针和磁场探针通过RF放大器连接到频谱分析仪，并对相邻电磁场的分布进行了分析。

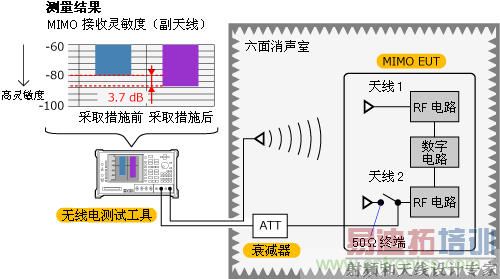

观察接收灵敏度改善程度

测量多个天线的接收灵敏度。
比较采取系统内EMC措施前后的接收灵敏度进行分析。

此处介绍的测量方法为专用于噪声分析的Murata原创MIMO-OTA (Over the Air) 分析法。
此分析法有以下优点。

可以使用最大MIMO性能分析接收灵敏度。
在接收灵敏度和噪声耦合电平之间建立关联。
可以识别影响接收灵敏度的天线。
可以根据与混响室的关联决定静噪措施的优先级。
[p]

需要混响室才能测量Total Isotropic Sensitivity (TIS) ，即综合接收灵敏度 (正式分析) 。混响室是3GPP系统推荐的分析系统之一。
下图中的测量结果显示接收灵敏度随着值变小而变高。

检查天线收到噪声的来源

选择基本EMI滤波器

可以消除噪声问题的EMI滤波器
选择可高效消除造成干扰的载波频率处噪声的EMI滤波器。
铁氧体磁珠: 选择在载波频率处阻抗高的铁氧体磁珠。
LC型滤波器: 选择在载波频率处插入损耗大的LC型滤波器。

如果使用了普通类型的铁氧体磁珠，根据自谐振频率而定，载波频率阻抗可能不足。
此时，请选择GHz波段阻抗高的BLM-H系列 (抑制GHz波段噪声) 或BLM-G系列 (抑制高GHz波段噪声) 的铁氧体磁珠。

可以确保信号质量的EMI滤波器

连接LCD或相机模组的接口线路中的信号 (很可能是噪声释放源) 随着处理的数据量的增加而变快。
在信号速度变快的情况下，信号频率和噪声频率易于互相靠近。为了使用静噪部件防止信号质量因信号的谐波分量损失而下降，请选择阻抗曲线或插入损耗曲线变化急剧的EMI滤波器。

700MHz波段 (波段13) 噪声静噪示例

LCD数据线路
主副天线收到噪声的测量结果显示噪声在LTE通信波段与天线耦合。因此，在LCD数据线路中使用了EMI滤波器。根据以下要点选择部件。
选择静噪部件的要点

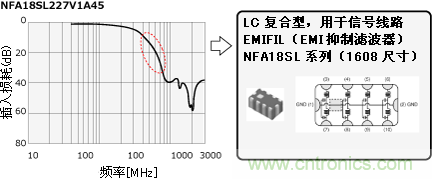

信号频率为12MHz，同去除噪音所必须的频带700MHz相比频率较低，为了接近信号频率通过所必须的频带 (～100MHz) ，选择了插入损耗曲线变化急剧，对信号频率和噪音频率选择度较高的LC复合型EMI滤波器。因为信号线路很多，所以EMI滤波器为排容型NFA18SL系列。在检查静噪效果和信号质量之间平衡的同时，我们选择了220MHz的截止频率。

电源线路
我们还为电源线路选择了铁氧体磁珠作为普通静噪部件，因为电源线路也可能是噪声释放源。根据以下要点选择铁氧体磁珠。

[p]
选择静噪部件的要点

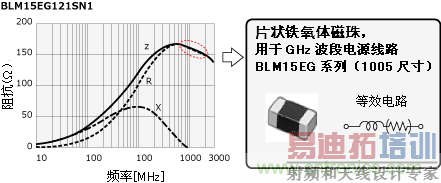

感应器型EMI滤波器可更加有效地清除噪声，因为电源线路阻抗低。考虑到必须清除噪声的频率，我们选择了可提供大电流、阻抗特性覆盖GHz波段的BLM15EG系列。选择具备能覆盖电源线中电流值的额定电流的EMI滤波器。

2GHz波段 (波段4) 噪声静噪示例
选择静噪部件的要点

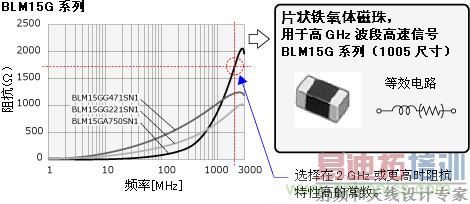

我们选择了无需接地的铁氧体磁珠，因为必须清除噪声的频段2GHz对信号频率24MHz留有一定空间。但是我们选择了阻抗特性可覆盖高达数GHz的BLM15GA/GG系列，因为必须清除噪声的频率很高 (2GHz波段) 。在BLM15GA/GG系列铁氧体磁珠中，这次我们选择了BLM15GA750SN1，因为其阻抗在2GHz时最高，并且可保持24-MHz时钟波形。
