教你如何减少连接器辐射问题

电磁干扰是由大环路中的信号电流引起的。

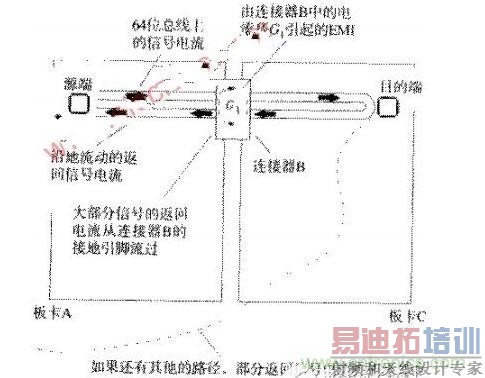

图举例说明了一个普通的电磁干扰问题。一个64位总线从板卡A经过连接器B连到母板卡上，母板卡可能是一个主CPU卡或是一个通往其他子卡的无源通道。64条信号线的返回电流从母板卡C流回板卡A，其中的绝大部分通过了连接器B的接地脚。

只有一小部分信号返回电流经由不同的路径流回板卡A然而，正是这一小部分返回电流引起了大量的EMI问题。

高频电流流经大的环路时会辐射出大量的电磁能量，这将不能通过FCC或VDE所规定的辐射测试。EMI设计的主要工作是使所有信号的电流环路横截面的面积最小。例如，在一个完整地平面上，高频电流趋向于紧贴走线正下方返回，一条6IN长，距离地平面0.010IN的走线所围起来环路面积仅仅为 0.006IN的2次方。这么大的环路面积，在EMI方面是可以接受的。在图9.6中，板卡A和C上的64位总线信号由完整地平面返回，因此我们可以忽略其信号和地之间的环路面积。

返回电流路径上的任何阻断或不连续，如连接器接地引脚上的转换，会在电流环路上产生“气泡”，这些气泡是否会带来足够大的面积，从而导致辐射超标，取决于回路中信号电流的总DI/DT值。

在图中，环路面积上的气泡一般发生在连接器B内，因为连接器上的信号和地线引脚是分开的。该气泡记为G1，64位总线信号路径的环路电感大部分来自环路G1的电感。

信号返回电流是否有其他的返回路径，取决于连接器B的物理结构，以及板卡A和C所在的机箱结构的具体情况。任何电流在返回位于板卡A上的源端时，如果不经过连接器B，则将包含一个大的环路面积，并产生大量的辐射。

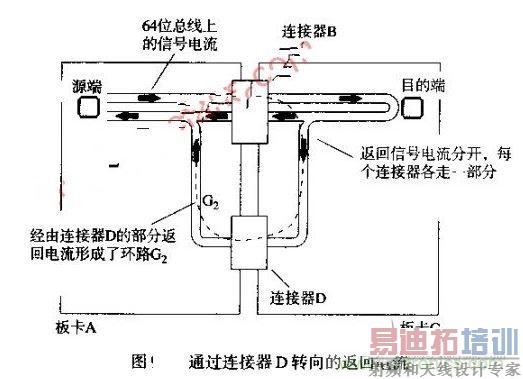

例如，在图中，假设板卡A和C共用两个连接器，另外增加的连接器记为D，将其安排在与连接器B相隔一段距离的地方。现在有一部分信号的返回电流可以由连接器D上的地线流加A，如图中的环路G2所示。

调整信号返回电流通过连接器D的比例，取决于环路G1的电感与G2的电感的比值：

在非常低的频率上，流经连接器D的信号返回电流的量取决于阻抗的比值，而在较高的频率上，则取决于上式中电感的比值。即然EMI是一个高频问题，这里我们也就只关心两个环路电感的比值。

因为环路G1面积较小，其电感也比G2要小一些，因此只有一小部分的返回信号电流经过路径G2。但是，即便如此小的一部分电流也足以使辐射超标。在 30MHZ以上，在距设备3M远处进行测试，FCC和VDE的辐射限制都大致为100UV/M。关于辐射标准的更多细节以及防止电磁辐射的设计技术，可以参考OTT，MARDIGUIAN和KEISER等人的论著。

要想精确计算一个数字产品的辐射强度等级是件不现实的事情，因为有太多的因素会影响结果。下式表示了一个简单的约束条件：开放的测量试验场合，30MHZ以上，满足FCC和VDE辐射限制的环路面积、峰值电流和上升时间。

其中：E=3M处的国辐射电场强度，V/M

　　A=辐射环路面积，IN2

　　IP=峰值电流，A

　　T10~90%=信号上升时间

　　FCKOCK=时间频率，HZ

关于上式需要注意：

最终产品的辐射指标与上式所预算的指标相差20DB是很常见的，其中包括一个很大的修正系数。

应该明确，辐射测试是测试系统中所有线路辐射的总和，如果一条线刚刚符合标准，那么增加了100条线肯定就不符合标准了。

在设计最后设定之前，先搭建一个模拟系统测试一下，其中只需包括一些穿过连接器系统的时钟信号，听起来很浪费，但最终来看会节省很多钱。因为等到工程结束需要重新设计机械封装和屏蔽时，成本会急剧增加。

下面是一些能有效减少连接器辐射的准则：

准则1 在连接器B中多用一些接地引脚，使地线靠近每一条信号线，从而有效地减小连接器B中的有效辐射环路面积。

准则2 在连接器B中增加更多的地线也能降低其电感，由式5可知，这样可以减少在远端环路中流过的电流。

准则3 将板卡A上所有的母板卡连接器紧密放置，以破环或消除远端返回电流路径。

准则4 沿着板卡A和板卡C的边缘布放连续的接地点，根据式5这样可以提供一个阻抗非常低的返回路径，降低远端环路电流。

准则5 不要把I/O电缆连接在板卡A的外边缘上，这样会从母板卡C上产生一个大的远端返回电流路径，经过大地和I/O电缆返回板卡A。应该将电缆边在母板卡上，或者在母板卡上靠近连接器B外进行高频滤波。

准则6 对于采用的驱动门电路，要使其上升沿时间要尽可能长。式6表明，辐射与上升时间的倒数成正比。
