抗EMI干扰的传感器接口使高精度应用发挥极致
录入：edatop.com 点击：
方案中的LMP2021可以在放大器的内部进行信号滤波，极大地减少了由EMI引起的误差，这种做法在高增益应用中特别有益处。与TI提供的精准型ADC配合使用，则可实现更加可靠和安全的高精度测量。

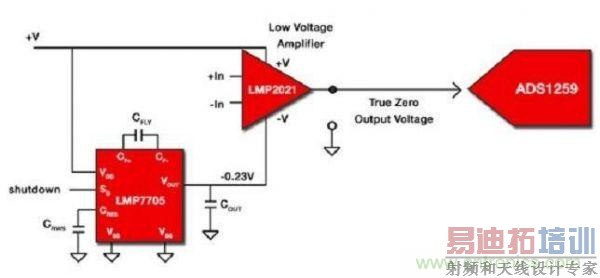

图1：放大器内部信号滤波图
解决方案主要特性：
单通道和双通道高精度运算放大器：
1、超低输入失调电压、接近于零的输入失调电压漂移、超低输入电压噪声和超高开环增益，非常适用于仪表和传感器接专有的连续校正电路；
2、提供隔离并实现紧凑高密度解决方案；
低噪声负偏置发生器：
1、一个小的负电源电压将防止放大器输出在0V发生饱和，并将有助于在整个信号处理通路中保持一个准确的零点。
高线性度、低漂移、24位、模-数转换器(ADC)：
1、专为满足工业过程控制、高精度仪表和其他严苛应用的需要而设计；
2、通过与一个信号放大器(例如 PGA280)相组合，可形成一个能够对多种信号进行数字化处理的高分辨率、高准确度测量系统；
3、可提供出众的噪声与线性性能。

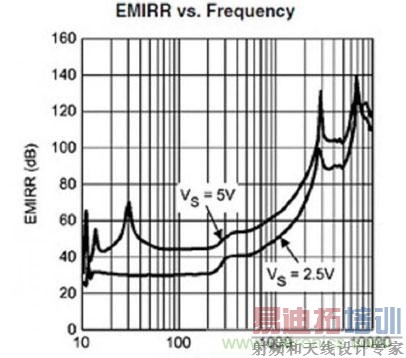

图2：EMI波形
