行业最小尺寸车载LAN用共模滤波器ACT1210量产

录入:edatop.com    点击:

•  实现行业最小尺寸与高耐热性

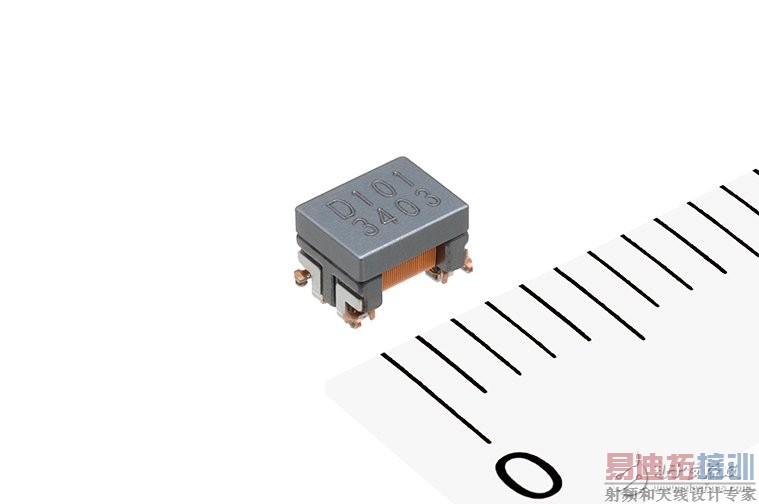

TDK 株式会社(社长:上釜健宏)针对车载 LAN 规格的 CANBUS、FlexRay 开发出了行业最 小尺寸的高耐热性、高可靠性 ACT1210(L:3.2&TImes;W:2.5&TImes;H:2.4mm)产品系列,并从 2013 年 12 月起量产。

相对于以往的产品尺寸(L:4.5&TImes;W:3.2&TImes;H:2.8mm),ACT1210 系列的尺寸为 L:3.2×W:2.5×H:2.4mm,封装面积和体积分别实现了约 45%及约 50%的小型化,为节省空间做出了贡献。

ACT1210 系列支持-55~+150℃的广泛使用温度范围,可在发动机舱等严酷环境下使用。同 时,采用高精度自动卷线工法,确保高稳定性和可靠性,为维持质量做出了贡献。该产品进一 步发展了 TDK 以往所积累的独有结构设计以及作为主材的铁氧体材料技术,实现了高电感值 特性。

以往产品的 CAN-BUS 用 ACT45B 系列、FlexRay 用 ACT45R 系列、Ethernet 用 ACT45L 系 列再加上本产品,将在车内网络的 EMC 对策元件方面,为您提供丰富的共模滤波器产品阵容。

主要应用

• CANBUS、FlexRay 等车载 LAN 系统用共模滤波器

主要特点

• 通过小型化实现 L:3.2×W:2.5×H:2.4mm 的尺寸,节省空间。

• 支持-55~+150℃的广泛使用温度范围,能够在发动机舱等严酷环境下使用。

• 凭借高精度自动卷线工法,确保高稳定性和可靠性。

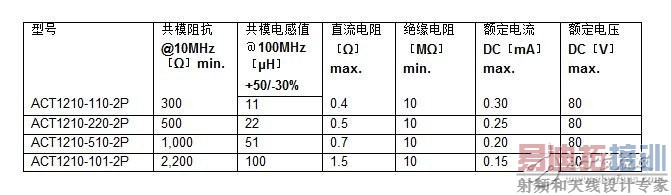

主要参数

关于 TDK 公司

TDK 株式会社是一家领先的电子公司,总部位于日本东京。公司成立于 1935 年,主营铁氧体,是一种 用于电子和磁性产品的关键材料。TDK 的主要产品线包括 TDK 和爱普科斯(EPCOS)两大品牌的各类被 动电子元件,模块和系统产品*;电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK 以成为电子元件的领先企业为目标,重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。 公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办事处网络。2013 年度 3 月末,TDK 的销售总额约为 91 亿美元,全球雇员 80,000 人。

* 产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW)和模块、 压电和保护元件以及传感器。
