电子设计中的EMC、EMI、ESD
在电子产品的设计中,为获得良好的EMC性能和成本比,对产品进行EMC设计是重要的;电子产品的EMC性能是设计赋予的。测试仅仅是将电子产品固有的EMC性能用某种定量的方法表征出来。对于EMC设计来讲:
首先,应在研发前期考虑EMC设计。
如果产品设计前期不考虑EMC问题,仅寄希望于测试阶段解决(表现为通过整改来解决设计成型产品的EMC问题,这样大量的人力和物力都投入在后期的测试/验证、整改阶段)。那么,即使产品整改成功,大多情况下还是会由于整改涉及电路原理、PCB设计、结构模具的变更,导致研发费用大大增加,周期大大延长。只有在前期产品设计过程中考虑与预测EMC问题,把EMC变成一种可控的设计技术,并行和同步于产品功能设计的过程,才能一次性地把产品设计好。
其次,应该系统化的进行EMC设计。
通过设计提高电子产品的EMC性能,绝对不是企业内EMC专家一个人所赋予的,因为EMC绝对不可能脱离产品硬件、结构等实物而存在。因此,要使设计的电子产品一次取得良好的EMC性能,就需要提高产品设计工程师的EMC经验与意识问题。如硬件工程师,除了原先必须掌握的电路设计知识外,还应该掌握EMI和EMS抗干扰设计的基本知识;PCB设计工程师需要掌握相应的器件布局、层叠设计、高速布线方面的EMC设计知识;结构工程师也需要了解产品结构的屏蔽等方面的设计知识。因为这些共同参与产品设计的工程师,要去实现FMC专家在产品设计过程中所提出的意见,就要理解、领会EMC专家所提出的建议的奥秘,并与各自领域的设计特点相结合,将所有EMC问题的萌芽消灭在产品设计阶段。只有所有参与产品设计的开发人员共同提高EMC素质,才能设计出具有高性能EMC的电子产品。

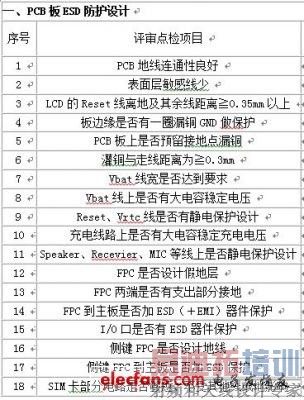

一般电子产品设计时不考虑EMC问题,就会导致EMC测试失败,以致不能通过相关法规的认证。下图概述了EMC、EMI、ESD评审的要点。
EMC、EMI、ESD评审的要点
EMC、EMI、ESD评审的要点
随着电气电子技术的发展,家用电器产品日益普及和电子化,广播电视、邮电通讯和计算机及其网络的日益发达,电磁环境日益复杂和恶化,使我们逐渐关注设备的工作环境,日益关注电磁环境对电子设备的影响,电气电子产品的电磁干扰(EMI)和电磁兼容性(EMC)的问题越来越受到工程师和生产企业的重视。在ESD防护中,大体可以分为两大类。
传导性ESD防护
对静电电流在电路中防护主要使用一些保护器件,在敏感器件前端构成保护电路,引导或耗散电流。此类保护器件有:陶瓷电容,压敏电阻,TVS管等。
辐射性ESD防护
对于静电产生的场对敏感电路产生影响,防护方法主要是尽量减少场的产生和能量,通过结构的改善增加防护能力,对敏感线路实施保护。对场的保护通常比较困难,在改良实践中探索出了一种叫做等位体的方法。通过有效地架接,是壳体形成电位相同体,抑制放电。事实证明此种方式有效易于实施。
防护静电的一般方法有许多,包括减少静电的积累;使产品绝缘,防止静电发生;对敏感线路提供支路分流静电电流;对放电区域的电路进行屏蔽;减少环路面积以保护电路免受静电放电产生的磁场的影响。有针对直接放电的,也有针对关联场的耦合.
