EMC理论基础知识——电磁干扰的模式

录入:edatop.com    点击:

  1 共模干扰与差模干扰

  共模干扰(Common-mode):两导线上的干扰电流振幅相等,而方向相同者称为共模干扰。



  差模干扰(Differential-mode):两导线上的干扰电流,振幅相等,方向相反称为差模干扰。





  共模(Common mode)是指存在于两根或多根导线中,流经所有导线的电流都是同极性的,差模(Differential mode)是指在导线对上的电流极性是相反的。

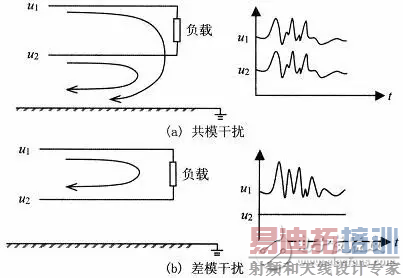

  共模干扰的干扰电流在电缆中的所有导线上幅度/相位相同,它在电缆与大地之间形成回路流动,见图(a)。差模干扰的干扰电流在信号线与信号地线之间流动,见图(b)。

  由于共模干扰与差模干扰的干扰电流在电缆上的流动方式不同,对这两种干扰电流的滤波方法也不相同。因此在进行滤波设计之前必须了解所面对的干扰电流的类型。

  2 PCB的辐射与线缆的辐射

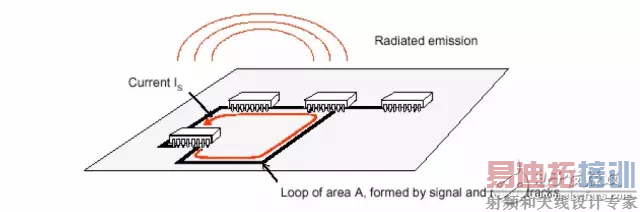

  1、PCB辐射

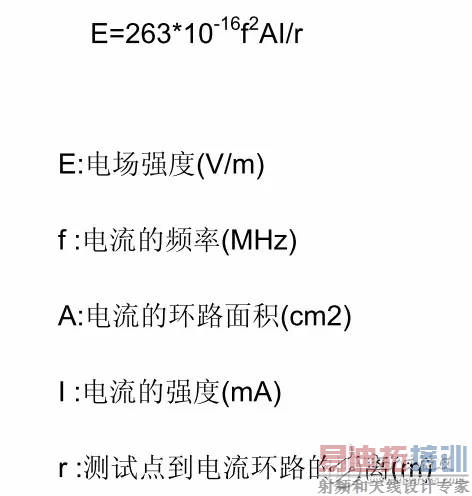

  PCB 上有许多信号环路,由中有差模电流环也有共模电流环,计算其辐射强度时,可等效为环天线,辐射强度由下式计算:

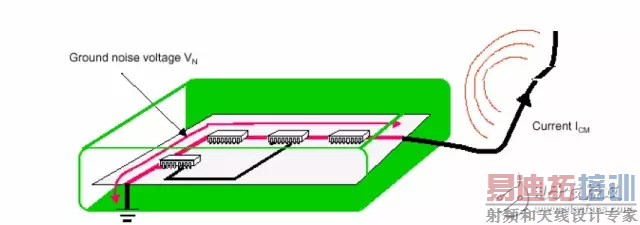

  2、线缆的辐射



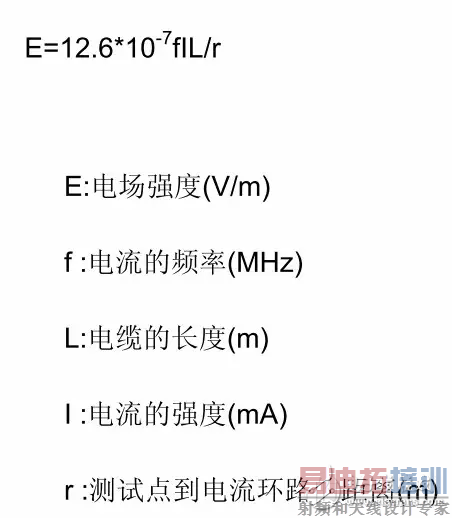

  计算线缆的辐射强度时,将其等效为单极天线,其辐射强度由下式计算:



  以上两式可以看出线缆的辐射效率远大于 PCB 的辐射效率。
