基于单片机电子设备的电磁干扰问题分析与诊断

录入:edatop.com    点击:

中心议题:

  • 新型测试技术解决单片机系统EMC问题

泰思特公司将于4月9日参加第四届电路保护和电磁兼容研讨会,会议地点为深圳会展中心牡丹厅,同期还将举行第75届中国电子展和2010中国(深圳)消费电子展(展位号:1C11B)。届时苏州泰思特将讨论基于单片机电子设备的电磁干扰问题分析与诊断。详细信息请参考:http://www.cntronics.com/seminar/emc

苏州泰思特电子科技有限公司(http://www.3ctest.cn )位于苏州高新区,集电磁兼容(EMC)测试仪器科研、设计、制造、销售、服务为一体的技术密集型企业。主要业务是提供电磁干扰(EMI)和电磁抗干扰(EMS)产品,以及高压冲击(冲流)测试系统,并能够为客户提供电磁兼容技术的培训及全面解决方案。


单片机由于其价格低廉、控制方式简单而广泛应用于各类的工业控制、航天航空、仪器仪表以及家用电器中,随着单片机的广泛应用,其电磁干扰问题也受到了越来越多的关注。电磁干扰问题不仅关系到产品工作的可靠性和安全性,还可能影响其它电器的正常工作,甚至导致安全危险。



苏州3ctest总工程师赵阳表示:“目前,国内很多公司产品设计只注重性能,而忽视了在设计过程中考虑电磁兼容以及安规问题,导致产品最后电磁兼容、安规不符合认证要求,从而使推向市场速度大大降低。”



针对单片机EMI问题,赵阳表示,国内企业不太了解单片机系统EMI测试与分析方法。针对单片机的主频,本公司采用近场测试诊断其辐射干扰机理,并据此设计相应的EMI滤波器以达到噪声抑制的目的。另一方面,为了尽量降低企业的成本,所设计的EMI滤波器以电容为主,尽量减小电感的使用。

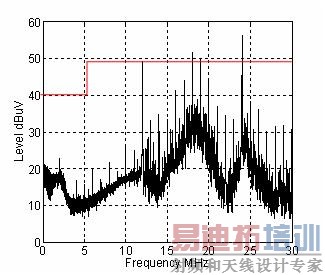

对于一个常见的单片机系统,在产品未采用任何抑制措施前,该系统的传导电磁干扰噪声如图所示,该传导电磁干扰噪声不能达到GB9254标准,其超标点主要为12MHz、18MHz、24MHz。

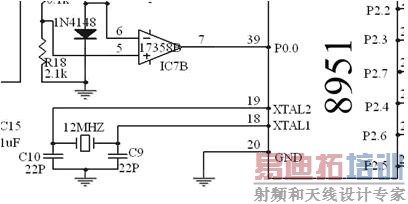

对于该单片机系统的电路图进行分析,可以发现,引起该系统传导电磁干扰噪声的主要原因是由于单片机的12MHz晶振时钟信号。

苏州3ctest的方案是根据传导电磁干扰噪声产生机理对于该系统的传导电磁干扰问题进行诊断与抑制。其方法是通过对于单片机系统传导电磁干扰噪声的模态提取,得到该噪声的共模分量和差模分量;同时,测定该噪声源的内阻抗并与相应噪声模态相结合,从而设计出相应的滤波器用以抑制该系统的传导电磁干扰噪声以解决单片机系统的传导电磁干扰问题。



珠三角地区是泰思特最重要的市场之一,业务占公司市场份额的四分之一以上,特别是深圳市场每年都以倍数增长,总体来说珠三角地区的电磁兼容技术的应用和普及是走在全国的前列,3ctest认为在以后的工作中要进一步加强和客户的紧密联系,真正帮助客户解决电磁兼容的应用问题,提高EMC仪器的使用效率,这也是泰思特的责任和义务。
