脉冲群抗扰度试验

录入:edatop.com    点击:

中心议题:

  • 脉冲群抗扰度试验

解决方案:

  • 脉冲群发生器的特性参数
  • 耦合/去耦网络
  • 实验室型式试验的配置
  • 试验方法

相关阅读:
跟名家学电磁兼容——标准、设计、故障分析
http://www.cntronics.com/art/artinfo/id/80014786

静电放电抗扰度试验
http://www.cntronics.com/art/artinfo/id/80014746 page=1

射频辐射电磁场抗扰度试验
http://www.cntronics.com/art/artinfo/id/80014753
浪涌抗扰度试验
http://www.cntronics.com/art/artinfo/id/80014774
电压暂降、短时中断和电压变化抗扰度试验:
http://www.cntronics.com/art/artinfo/id/80014776

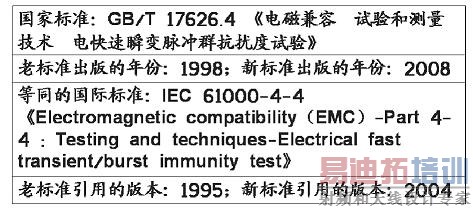

脉冲群抗扰度试验
                  脉冲群抗扰度试验

下面给出新、老国标中不同的部分。

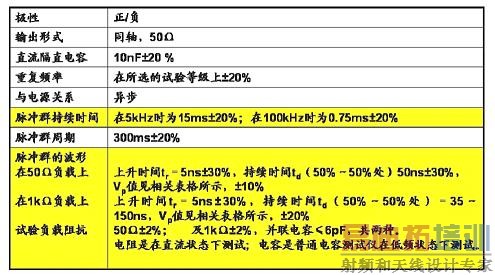

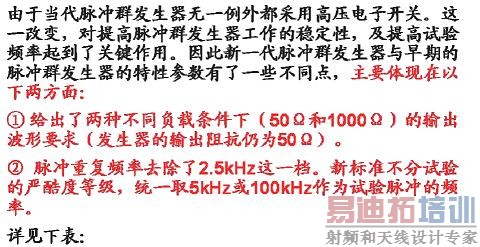

脉冲群发生器的特性参数

                   脉冲群发生器的特性参数

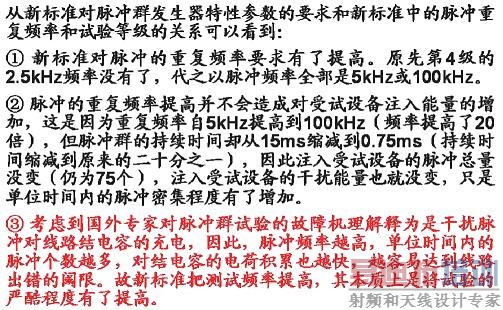

新标准对脉冲群发生器特性参数的要求

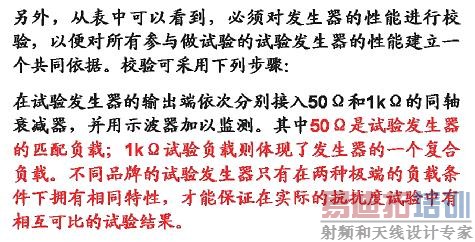

               脉冲群发生器的特性参数
               新标准对脉冲群发生器特性参数的要求
                 新标准对脉冲群发生器特性参数的要求

[p]

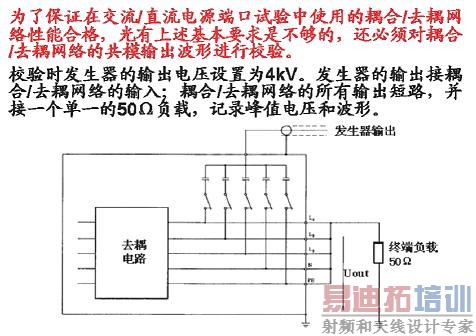

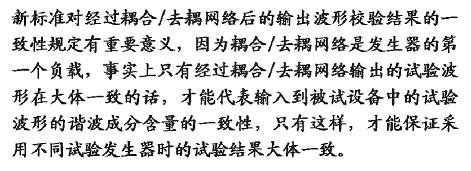

耦合/去耦网络

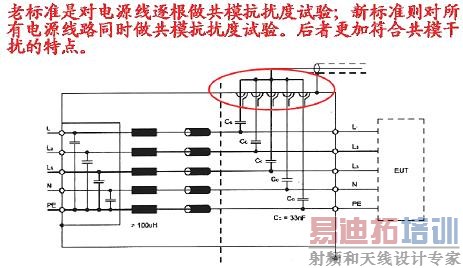

新老标准的又一个不同点是,做电源线抗扰度试验时所用的耦合/去耦网络。
                 耦合/去耦网络

                   耦合/去耦网络
                耦合/去耦网络

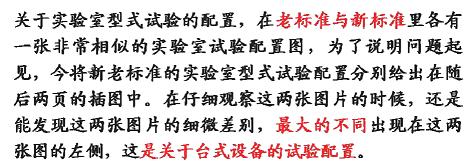

实验室型式试验的配置

             实验室型式试验的配置

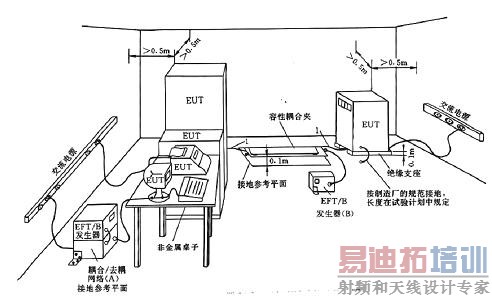

        老标准中的试验配置
                                                               老标准中的试验配置

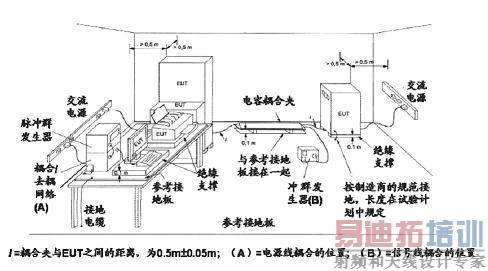

                 新标准中的试验配置
                                                                 新标准中的试验配置

[p]

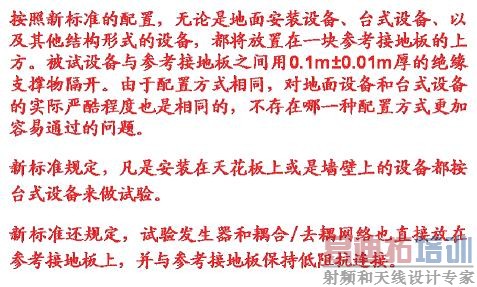

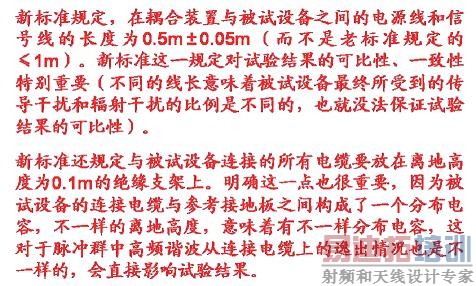

                     实验室型式试验的配置
                    实验室型式试验的配置

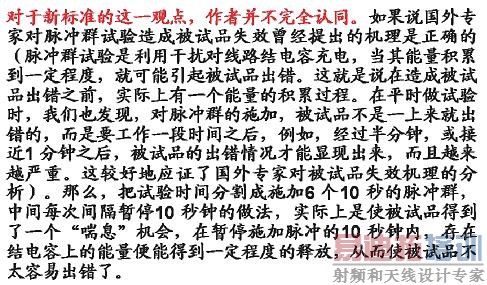

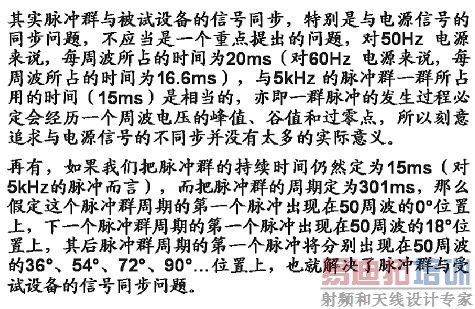

试验方法
                    试验方法
                  试验方法
                  试验方法
