浪涌抗扰度试验
录入：edatop.com 点击：
中心议题：
- 电源线耦合/去耦网络EUT端口的电压波形和电流波形的要求
- 用在互连线试验上的耦合/去耦网络
- 针对高速通信线路的耦合/去耦网络
- 新版标准中增加了对金属接地参考平板的要求
- 对于标准执行中可能遇到的几个问题
相关阅读：
跟名家学电磁兼容——标准、设计、故障分析
http://www.cntronics.com/art/artinfo/id/80014786
静电放电抗扰度试验
http://www.cntronics.com/art/artinfo/id/80014746
page=1
射频辐射电磁场抗扰度试验
http://www.cntronics.com/art/artinfo/id/80014753
脉冲群抗扰度试验
http://www.cntronics.com/art/artinfo/id/80014771
电压暂降、短时中断和电压变化抗扰度试验：
http://www.cntronics.com/art/artinfo/id/80014776
本文对浪涌抗扰度试验中新老标准的差异化进行解读，内容包括电源线耦合/去耦网络EUT端口的电压波形和电流波形的要求、用在互连线试验上的耦合/去耦网络、针对高速通信线路的耦合/去耦网络、新版标准中增加了对金属接地参考平板的要求，并对于标准执行中可能遇到安装浪涌测试设备后实验室的跳闸问题、浪涌输出与浪涌发生器机壳浮空的问题、壳绝缘设备的共模试验问题、DC/DC变换器的浪涌试验问题、被试设备的浪涌电压施加问题提出了解决方案。
浪涌抗扰度试验

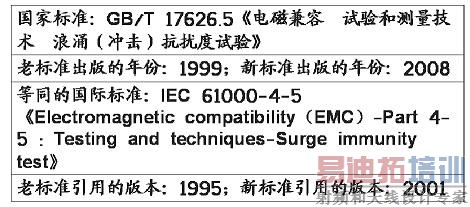

下面是新、老国标中主要的不同部分。

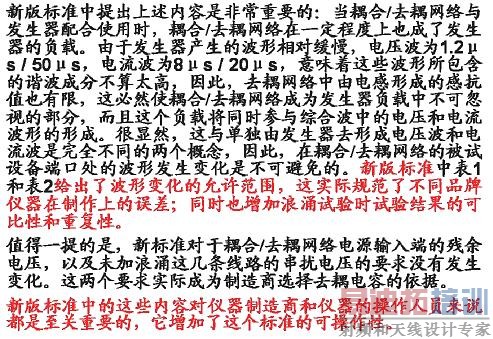

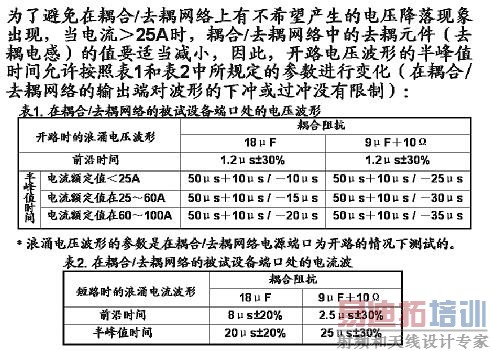

电源线耦合/去耦网络EUT端口的电压波形和电流波形的要求

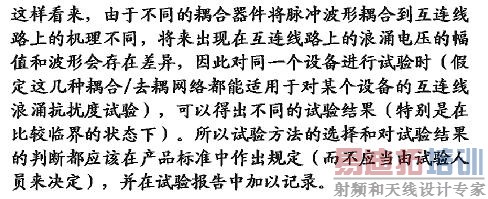

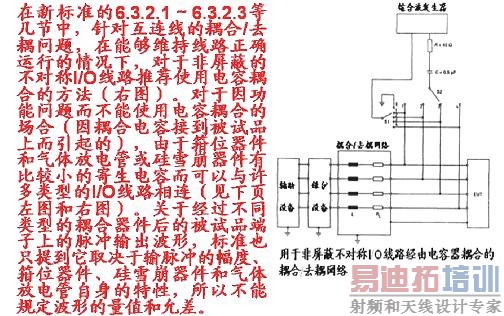

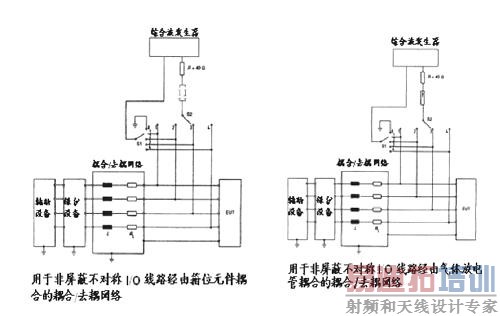

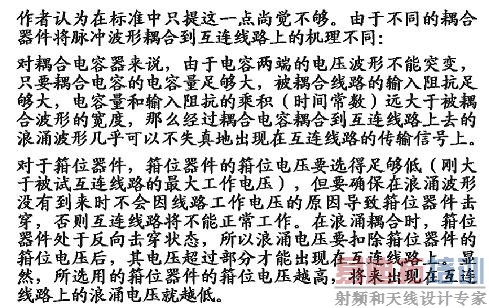

用在互连线试验上的耦合/去耦网络
[p]

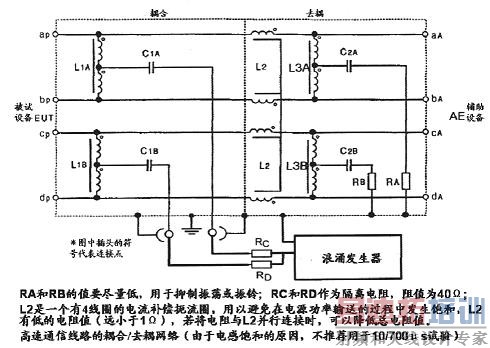

针对高速通信线路的耦合/去耦网络

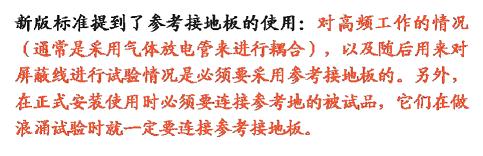

新版标准中增加了对金属接地参考平板的要求
对于标准执行中可能遇到的几个问题

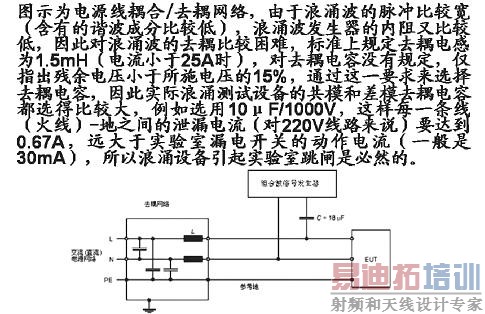

安装浪涌测试设备后实验室的跳闸问题
[p]

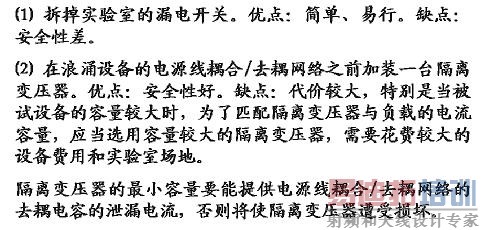

解决这一问题的方法：

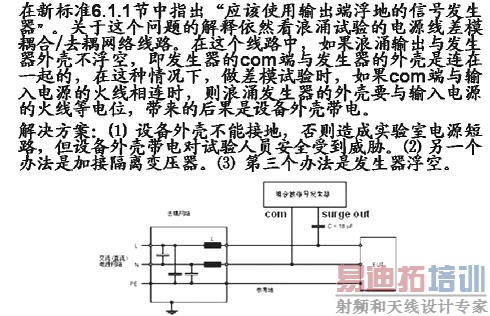

浪涌输出与浪涌发生器机壳浮空的问题

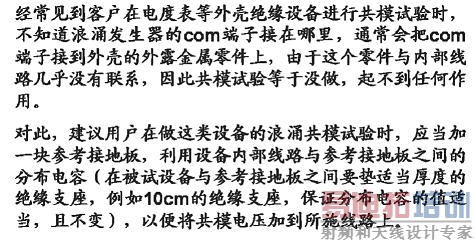

壳绝缘设备的共模试验问题
DC/DC变换器的浪涌试验问题

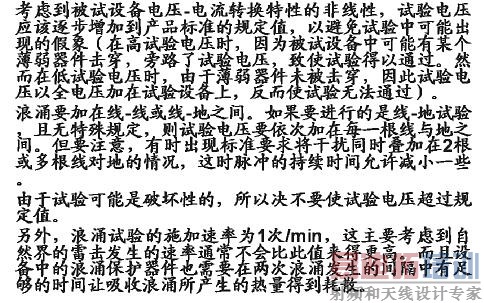

被试设备的浪涌电压施加问题
