降低EMI影响,手机D类放大器怎么设计?

录入:edatop.com    点击:

D类放大器中EMI的产生

变化的电压和电流信号会产生电磁场辐射,形成电磁波干扰(EMI:Electro-Magnetic Interference),这些电磁波信号会影响收音机、电视和手机等产品的正常工作。为了防止电子设备的EMI问题,世界各国都制定了相关的标准规定,如美国的联邦通信委员会(FCC:Federal Communication Commission)的认证,目的都是限制电子产品的电磁波辐射。

EMI测试是在特定的电波暗室中进行的,测量由产品中辐射出来的电磁波强度,与FCC等规范相比较,不得超过规定的最大能量。FCC规范中将产品按用途分为 CLASS A 、 CLASS B 两大类, A 类为用于商务或工业用途的产品, B 类为用于家庭用途的产品, FCC 对 B 类产品法规要求更严格。

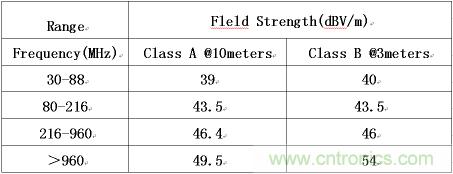

FCC 规范的CLASS A和CLASS B标准
图1:FCC 规范的CLASS A和CLASS B标准

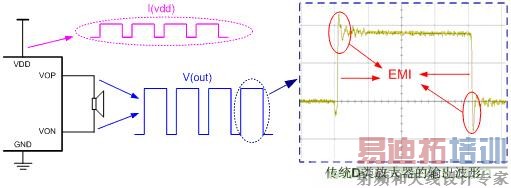

传统D类放大器开关输出的拓扑结构是一个很好的EMI发射源:如调制的开关信号,开关信号的边沿变化,电源线上变化的电流信号等都会产生大量的EMI,如下图所示。

D类放大器开关输出的拓扑结构
图2:D类放大器开关输出的拓扑结构

不同的发射源对应了不同的EMI频谱,由于D类放大器的调制频率一般在250kHz到1.5MHz之间,因此调制的开关信号和电源线上变化的电流信号带来的EMI主要集中在10MHz以下的频段;而方波的边沿变化一般是在纳秒级别的,因此它们所带来的EMI主要集中在几十MHz到几GHz的高频段。

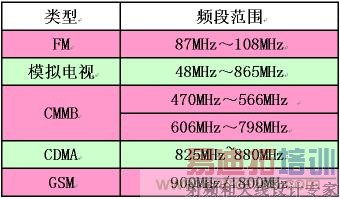

EMI主要通过PCB的走线、通孔和扬声器的连线向外辐射,较大能量的EMI辐射需要一个“高效率”的天线,对不同的频率,一个有效的天线长度是该频率波长的四分之一(λ/4),小于这个长度,就不能形成有效的对外辐射。对30MHz的频率,采用一般的FR4的PCB板,天线长度需要大于114.1cm才能形成有效的辐射。所以在手机上采用D类放大器时,在放大器输出的PCB走线和扬声器连线上的方波边沿变化是EMI的最重要来源。特别是手机应用中所关心的一些频段,如下表所示:基本都在100MHz以上,因此我们需要特别地关注由方波边沿变化所引起的EMI辐射。

手机应用中的一些频段
图3:手机应用中的一些频段

对前面传统D类放大器的输出波形,由傅里叶分析可知,方波纳秒级的边沿变化和高频的振铃会引入非常大的高频EMI,严重影响FM、手机模拟电视等的接收效果,容易出现收听杂音或雪花台的情况,让系统工程师颇感头痛。

[p]
EEE技术降低D类的EMI

艾为的音乐功放(Music-PA)AW8010、AW8110、AW8145采用独特的、拥有专利的EEE(Enhanced-Emission-Elimination)技术,针对D类放大器的EMI问题,优化了输出级的设计,极大地降低了EMI,简化了设计。

方波的边沿变化包含了大量的高频能量,会对系统内的电子设备造成很大的EMI干扰,EEE技术通过特有的边沿速率控制优化了输出的方波信号,可以有效地控制高频能量的EMI辐射,同时不影响D类放大器的其他性能。

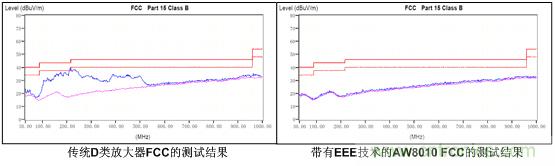

下面是传统D类放大器和带有EEE技术的AW8010的EMI测试结果,测试使用60cm(24inch)的输出线。上面的红色实线是FCC CLASS B的标准线,红色虚线是-6dB的裕量线,蓝色的线是实际测试曲线,粉色的线是测试环境的EMI背景噪音。

传统D类放大器和带有EEE技术的AW8010的EMI测试结果
图4:传统D类放大器和带有EEE技术的AW8010的EMI测试结果

从上图的测试结果可以看出,带有EEE技术的AW8010的实测结果与测试环境的EMI背景噪声基本一样。在高频射频段,传统D类放大器的EMI辐射与背景噪声差别也不大,但在80~500MHz的频段内,有相当大的EMI辐射,因此系统工程师在使用D类放大器的时候会发现射频模块的灵敏度受到的影响较小,但对FM、手机模拟电视的灵敏度影响很大,甚至不能正常工作,采用EEE技术后,在该频段有超过20dB的裕量,极大地改善了D类放大器对FM、手机模拟电视的影响。

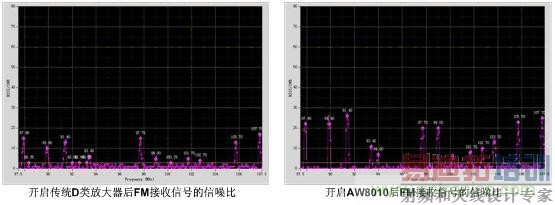

下图是传统D类放大器和带EEE技术的AW8010对FM接收信号的信噪比影响。传统D类放大器对FM的影响很严重,信号变差甚至丢台,而带EEE技术的AW8010对FM影响很小,降低了系统工程师的调试难度。

传统D类放大器和带EEE技术的AW8010对FM接收信号的信噪比影响
图5:传统D类放大器和带EEE技术的AW8010对FM接收信号的信噪比影响

[p]

合理的PCB布局改善EMI

EEE技术显著地改善了D类放大器的EMI问题,简化了PCB设计,使PCB的布线更加宽松,但任何手段都没有办法完全地消除这个问题。EMI设计就像“矛”和“盾”的关系,发射源是“矛”,发射源到敏感模块的防护是“盾”,“矛”钝“盾”坚,就不会有EMI的问题,如果“矛”很钝,但“盾”也很脆弱,那还是会有EMI的问题。因此,在使用D类放大器的时候,在PCB的布局上需要仔细考虑。

首先是输出线,要将放大器到扬声器的连线尽量缩短,这是最有效地降低EMI的方法;而且输出布线不要经过或太靠近敏感的信号线和电路。

还有电源、地线的布局也很重要。功放电源上电流波动很大,因此电源上的滤波电容要尽量靠近功放芯片放置;同时合适地进行布线以便可以预测电流走向,最好采用星形接法。

对翻盖手机的布线可能会遇到一个问题,翻盖手机的上部和下部通过柔性电缆连接,电缆中包含电源、地还有LCD显示的数据线,如果在翻盖手机的上部装有扬声器,那么输出的音频信号也需要通过这根电缆,当音频信号线靠近显示数据线时,就可能会破坏显示的数据,因此需要将这两种信号线分开,同时加上地线隔离。不过对这种情况最好还是加上磁珠和电容来抑制高频的EMI,并尽可能地将磁珠、电容靠近放大器放置。磁珠的选择也很重要,采用高阻抗、低直流电阻、大额定电流的磁珠可以很好的起到高频EMI的抑制作用,同时对放大器的其他性能影响很小。

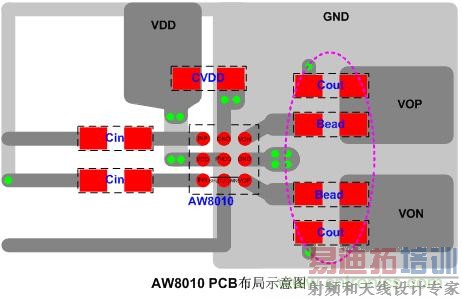

如下图所示,在进行D类放大器的PCB布局时,为了抑制高频EMI,以下两点很重要:

1:输出布线尽量短而宽。
2:磁珠、电容紧靠芯片输出管脚放置,尽量减短输出管脚到磁珠的布线长度。

同时,功放的其他外围器件也尽量紧靠芯片放置,还有电源、地线采用星形接法都对提高D类功放的性能有好处。

AW8010 PCB布局示意图
图6:AW8010 PCB布局示意图

高效率、低功耗使得D类放大器的应用越来越广泛,D类放大器EMI也越来越受到关注。采用艾为带有EEE技术的AW8010、AW8110、AW8145,极大地降低了EMI的辐射,简化了设计。其中音乐功放AW8110、AW8145同时还采用了独特的、拥有专利保护的无破音(NCN:Non-Crack-Noise)技术,提高音质的同时有效地保护扬声器,是音乐手机等便携式设备的理想选择。

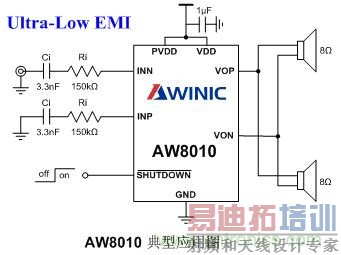

AW8010 典型应用图
图7:AW8010 典型应用图

艾为音乐功放产品列表
图8:艾为音乐功放产品列表
