第五讲：脉冲群试验的六个规范布局

录入：edatop.com 点击：

脉冲群试验的重复性和可比性与试验布局的规范性有很大关系。下面是脉冲群试验布局的规范做法：

特别提醒：马永健老师EMC培训课程的举办地点在深圳科技园，每讲具体举办时间视报名情况而定，每讲听课费为600元RMB，以实际举办时间为基准，提前一个月报名者可获得5折优惠，提前半月报名可获得7折优惠。报名费含一顿午餐。联系人：陈路，内容开发总监，报名邮箱：jakechen@eecnt.com，谢谢关注和支持。

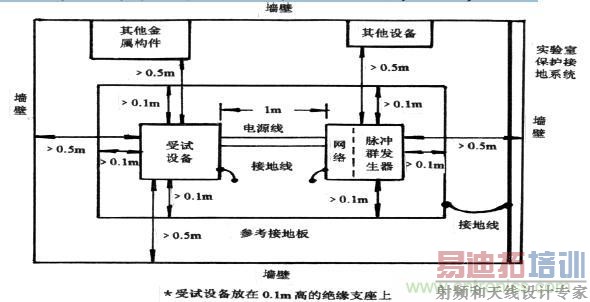

① 试验应在试验室中央进行，除位于试品及试验仪器下方的参考接地板外，它们与其他所有导电性结构（例如屏蔽室里的墙壁和实验室里的其他有金属结构的试验仪器和设备）之间的最小距离为0.5m，以避免脉冲群干扰中辐射成分的反射，再与原先的干扰叠加，对试验结果产生影响。

② 参考接地板用厚度为0.25mm以上的铜板或铝板，用其他金属板材，厚度要大于0.65mm。接地板尺寸取决于试验仪器和试品，以及仪器与试品间所规定的接线距离（1m或0.5m）。参考接地板的各边至少应比上述组合超出0.1m。参考接地板应与实验室的保护地相连。

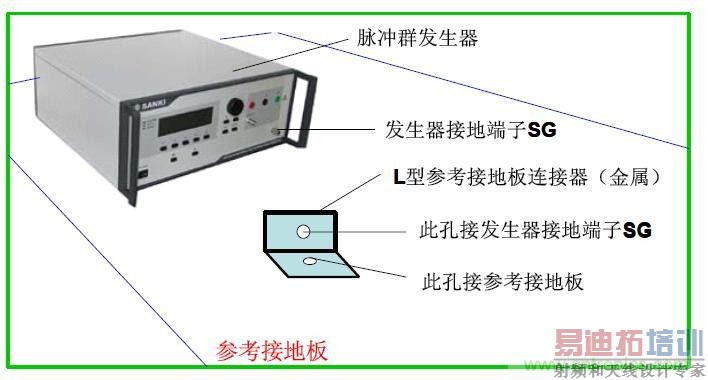

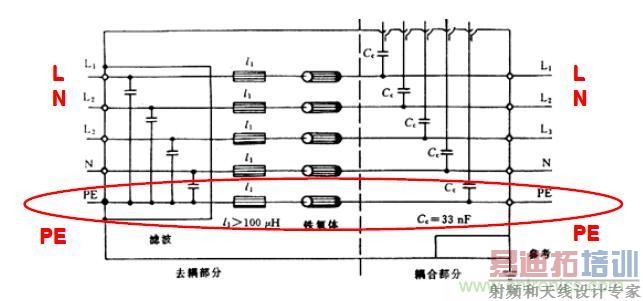

③ 试验仪器（包括脉冲群发生器和耦合/去耦网络）放在参考接地板上。试验仪器用尽可能粗短的接地电缆与参考接地板连接，并要求在连接处的阻抗尽可能地小。

④ 落地的试品要用0.1±0.01m的绝缘座隔开后放在参考接地板上。对于台式试品，应放置在离参考接地板高度为0.8±0.08m的木头台子上，试品（或试验台子）距参考接地板边缘的最小尺寸满足项①（0.1m）的规定。

[p]

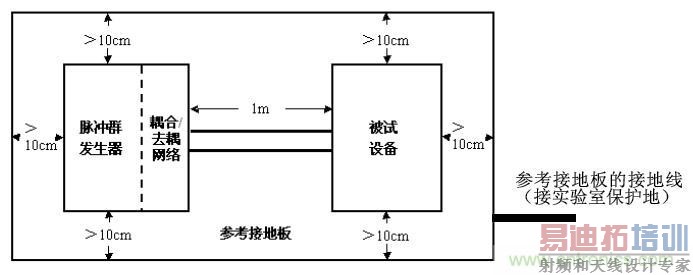

⑤ 试品与试验仪器之间的相对距离以及电源连线的长度都控制在1m（或0.5m），电源线的离地高度控制在0.1m，如有可能，最好用一个木制支架来摆放电源线。

当试品的电源线为不可拆卸时，而且长度超过1m（这是老标准。新标准应0.5m），那么超长部分应当挽成直径为0.4m的扁平线圈（这是老标准。新标准应在电源线的中间部分来回对折并捆扎），并行地放置在离参考地上方0.1m处，试品与仪器之间的距离仍控制为1m。标准还规定，上述试验用的电源线不应采用屏蔽线（用屏蔽线之后，干扰的辐射成分就出不来了，不符合脉冲群的实际干扰是传导与辐射干扰相复合的特点），但绝缘要良好。

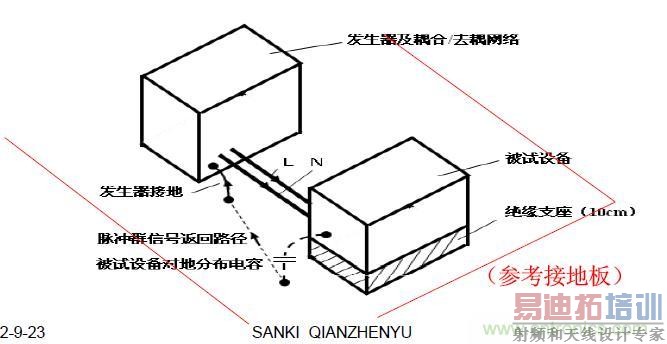

⑥ 试品应接照安装规范进行布置和连接，以满足它的功能要求。试品应按照制造商的安装规范将接地电缆以尽量小的接地阻抗连接到参考接地板上（不能有额外的接地情况出现）。当试品只有两根电源进线（单相，一根L，另一根N），而且不设专门接地线时，试品就不能在试验时再单独拉一根接地线。脉冲群信号的流通参见下图。
