有一种解决EMC问题的方法 指引我们向“快”看齐
录入：edatop.com 点击：
EMC是一个非常没有趣味性、很无聊的一个活，网友们也抱怨作为一名EMC工程师的诸多艰辛和难处，时间的约束、成本的限制等等，在这个讲究高效率的移动互联网时代，“快”是我们追求的目标，对EMC设计也是如此，尤其是在消费电子领域，给你足够的时间埋头在枯燥的EMC整改中，总能解决问题，但问题是等EMC改好了，黄花菜都凉了!因此我们需要一种方法能够快速解决EMC问题。
一项新技术——扩展频谱(Spread Spectrum)技术。扩展频谱(Spread Spectrum)技术是一种常用的无线通讯技术，简称展频技术。展频技术是现如今最为先进有效的EMI抑制手段，对于峰值测量有很好的效果，原理是将单频率点的能量分散开至某一个展频范围内的能量，从而降低单点的峰值能量。

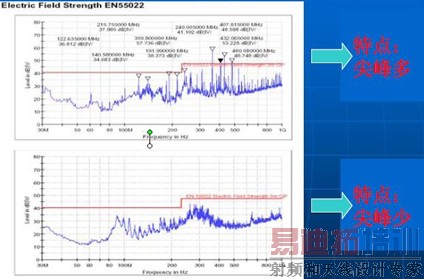

与传统整改方案不同的是，展频技术主要是在源头进行控制，与采用磁珠、滤波器等只能滤掉某一频率段不同，展频技术可以滤掉所有频率段，而除了时间成本的优势之外，采用展频技术的成本更低，一致性也更好。下图是使用展频前后产品辐射测试效果对比。
图：使用展频前后产品辐射测试效果对比
以下是两款展频IC：

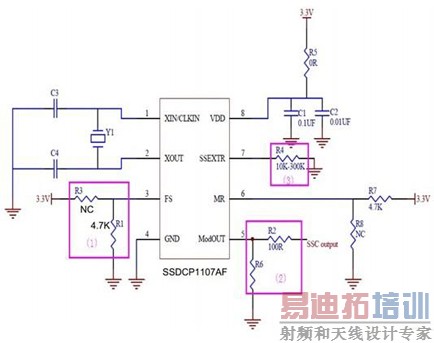

1、展频IC：SSDCP1107AF
SSDCP1107AF 是利用SSCG 扩频技术，它可以将窄带时钟频率宽频化，从而有效的降低了基波与峰波频率中的峰值频谱能量；它采用模拟调制，作用于主时钟，频率范围从10MHZ 到80MHZ，目前在MID 、车载DVD、相框、行车记录仪等电子产品上得到了广泛的应用。 [p]
2、展频IC：SSDCP1108AF
SSDCP1108AF 是利用SSCG 扩频技术，它可以将窄带时钟频率宽频化，从而有效的降低了基波与峰波频率中的峰值频谱能量;它采用数字调制，作用于主时钟，频率范围从15MHZ 到40MHZ，目前在MID 、车载DVD、相框等电子产品上得到了广泛的应用。
