差分数据传输中的EMI低通滤波器设计接受挑战

录入:edatop.com    点击:

最新的消费电子产品,如电视机、机顶盒或手机,都能相互连接在一起,或者至少都配备高速度数据接口。最终消费者最常用的接口是USB或 HDMI/MHL高清多媒体接口,但是还有最终消费者看不到的然而对于设计人员却同等重要的内部接口,例如,新出现的MDDI或MIPI接口,这些内部接口用于连接电路板上不同的模块或功能。例如,我们不能忽视手机相机传感器或AMOLED显示平板与手机主板的连接改用差分数据线而弃用并行数据线的发展趋势,因为差分数据传输的优点是可以提高数据速率和显示器分辨率。显然,这些新接口正在形成一个新的富有挑战性的环境,同时加大了ESD和EMI现象对电子产品设计的威胁。

当然,传统的EMI低通滤波器,如RC滤波器或LC滤波器,将很快达到滤波器的极限值,因此为适应这些新的应用发展趋势,我们必须开发新一代保护芯片。ECMF新系列保护芯片是以高性能滤波器享誉业界的意法半导体为满足最新的超高速差分信号滤波和ESD保护要求而专门设计的新一代保护产品。

全新的共模滤波器

过去,ESD保护或EMI滤波功能以使用RC或LC解决方案为主,例如LTTC或硅芯片。但是,数据速率更高的总线的问世,以及差分信号传输替代并行总线的发展趋势,自然迫使设计人员提高整个系统的EMC抗干扰性,寻求新的解决方案。毋庸置疑,考虑到LC或RC滤波器是由电感或电阻与接地电容器组成,特别是内在电容效应本身将会影响信号的完整性,这两类滤波器将无法适应数据总线不断提高速率的趋势。因此,只要抑制电容即可避免滤波器出现电容效应;但是这种方法意味丧失滤波器芯片的滤波属性。当数据速率提高到每秒几百兆位以上时,这种方法是一个进退维谷的问题。

CMF滤波器又称共模滤波器,是解决这个进退两难问题的好办法,不仅支持受最高的数据速率,还是差分信号传输技术如USB、HDMI和MIPI的最佳保护方案。

保护USB2.0接口的共模滤波器

高速USB 2.0接口利用差分信号方法在两条数据线上传输数据,最高传输速率达到480 Mbps。差分信号是指信号不以地线为基准电压,而是一个信号以另一个信号为基准电压。差分信号在两条线上传输,每条线上的信号相位差180度,这意味着必须使用一个恰当的滤波拓扑,才能正确地滤除无用频率,同时不会破坏目标差分信号的完整性。

新款CMF滤波器让目标差分信号通过滤波器,但不会破坏差分信号的完整性,同时还能滤除共模信号。共模滤波器的电感特性为差分信号产生最大7 GHz的宽频带,同时为共模信号产生小于100MHz的窄频带。 [p]

一个理想的共模滤波器可有选择地抑制共模信号,同时放行差分信号,而不会对差分信号有任何影响。

滤波1

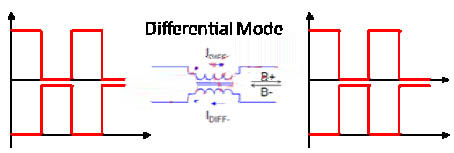

差分模式的电流方向相反,产生的磁场的极性相反,磁场被相互抵消,在这种情况下,经过CMF滤波器的信号没有遇到任何阻抗,更谈不上信号衰减问题。

滤波2

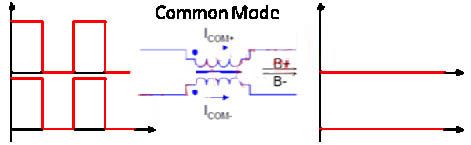

共模信号的电流向同一个方向流动,在滤波器上产生一个同相磁场,两个磁场相互叠加。结果,轭流圈对于共模信号是一个很大的阻抗,因此会降低共模信号的完整性。

SCC21标准描述了共模衰减的基本特性,如下图所示:

滤波3

USB 480Mbps信号可产生240MHz基频 。因为该信号本身是方波,我们不难估算出传送信号所需的带宽。利用傅利叶级数逼近算法,最后所需带宽大约是基频的三倍。因此,差分信号传输至少需要720MHz的带宽。从SCC21标准的共模滤波图中不难看出,为了让三次谐波通过滤波器,部分符合的要求的频率被滤除。

滤波4
