举例讲解 电路设计中EMI辐射干扰的跟踪
录入：edatop.com 点击：
电源设计中的EMI干扰是令设计者十分头疼的问题，在做好对EMI辐射干扰抑制工作的同时，对EMI辐射源进行跟踪也是非常有必要的。在本文当中，小编就将为大家介绍如何对EMI的辐射源进行跟踪。感兴趣的朋友快来看一看吧。
本文将通过一个举例来为大家进行讲解，在这个例子中，小型微控制器的EMI扫描指示有一个超限故障似乎来自于中心频率约为144MHz的宽带信号。借助MDO的频谱分析仪功能，第一步是将H场探针连接到射频输入端，用相对的近场测量定位能量源。
如上所述，重要的一点是H场探针的方向要让环路平面与待测导体保持一致。在PCB周围移动H场探针，你就可以定位能量源。通过选择逐渐缩小孔径的探针，你可以将搜索定位在一个较小的区域内。

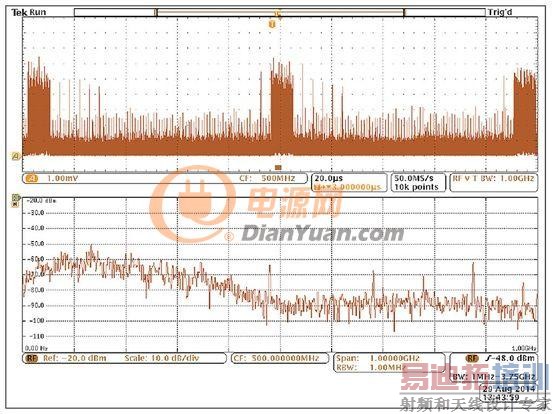

图1
图1中MDO的射频幅度与时间轨迹（上图）显示在140MHz处有一个显著的脉冲。频谱图形（下图）显示了这个脉冲的频率内容。
一旦定位到明显的能量源，如图1所示的射频幅度与时间轨迹就能显示这个范围内所有信号的完整的功率与时间关系。利用这个轨迹线可以清楚地看到显示屏中有一个大的脉冲。移动频谱时间使其通过记录长度，很明显可以看到EMI事件（中心位于140MHz左右的宽带信号）直接对应于这个大脉冲。为了使测量稳定下来，打开射频功率触发器，然后增加记录长度以判断这个射频脉冲发生的频度。为了测量脉冲重复周期，打开测量标记并直接判断周期。
明确断定EMI源的下一步是利用MDO的示波器功能。保持相同的设置，打开示波器的模拟通道1，浏览PCB以寻找与EMI事件同时发生的信号源。

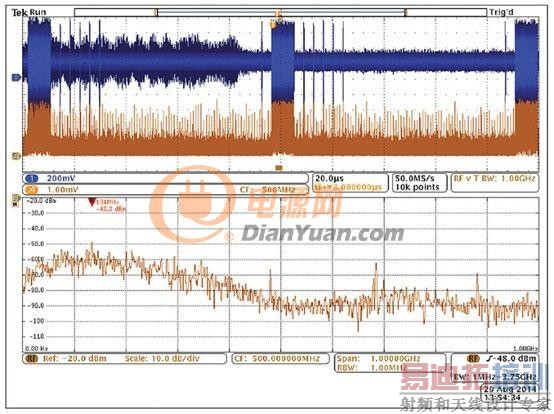

图2
图2使用示波器模拟通道上的无源探针找出与射频关联的信号。在利用示波器探针浏览信号一段时间后，就可以发现图2所示的信号：在这个案例中是一个电源滤波器。从显示屏上可以清晰地看到，连接示波器通道1的信号与EMI事件直接相关。现在就可以制订EMI修复计划了，以便在开展认证测试之前解决这个问题。
图3 使用示波器模拟通道上的无源探针找出与射频关联的信号
以上就是如何对EMI辐射干扰进行跟踪的举例说明，一个优秀的电源设计时不仅能够应对电磁干扰的发生，还能对电磁干扰的发生进行分析，并找寻到源头进行解决。希望大家在仔细阅读过本文之后能够对其中的知识点进行充分的理解。
