实例讲解 D类功放EMI超标的修正
录入：edatop.com 点击：
对于功放类产品来说，电磁干扰相关的标准要比其他电子产品来的严格，这是因为针对电磁干扰的抑制将直接影响到功放类产品的表现与性能。本文将从真实经验出发，通过实例为大家带来一款D类功放EMI骚扰功率超标整改经验。

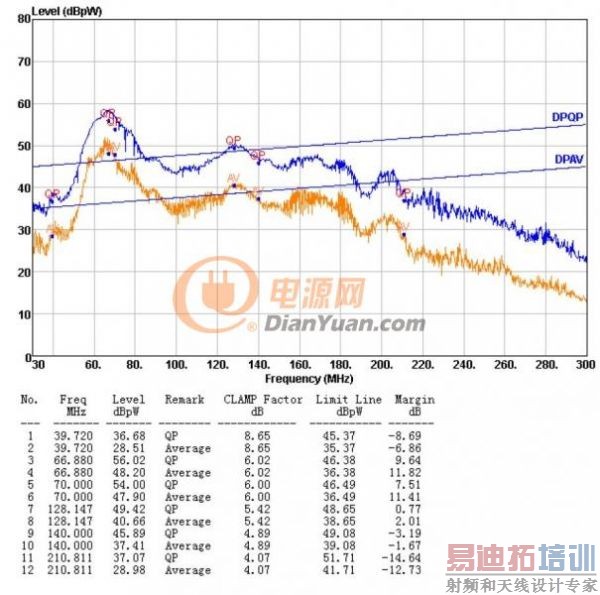

图1
图1是骚扰功率测试曲线。通过测试结果可以看到，图1没有任何的规律性，不像以往的EMI超标，往往是有规律性的个别频点超标。同时改好两台样机，并一起进行测试。
一台样机将功放本振的频率由400kHz，降低到200kHz左右，另一台修改了MOS管的栅极电阻。首先让认证复测之前的样机，结果果然如图1，进而尝试在电源线、喇叭线及所有可能的线材上加套磁环，但均未得到改善。于是拿出对频率进行了修改的那台机测试，最初认为降低开关频率一定会有效果，因此觉得此台机器应该能正常运行，但实际上测试结果也是相同的。

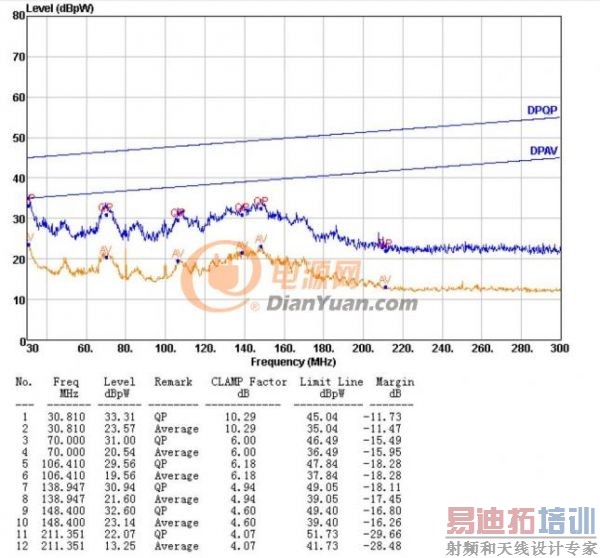

图2
图3原理图
但值得注意的是，再拿出修改了MOS管栅极电阻的样机来进行测试，发现出人意料的有明显的改善，于是进一步加大电阻的阻值（如原理图<局部>R17-20），从12R一直加到110R，最终得到图2的测试结果。
通过以上的整改经历，相信大家对于开关类电路以及功放类EMC的防护都有了进一步的理解。可以看到开关边沿速率对于EMI的影响非常严重，虽然这样会降低开关电路的效率，但影响的程度非常之小。所以在一些情况中对EMI与效率做出抉择也是非常有必要的。
