EMI Stream在布线后的EMI检查
录入：edatop.com 点击：
EMI Stream是一款非常高效且方便的工具，能帮助开发者在初期就对电路当中的EMI进行分析及抑制，本文将为大家介绍使用这款软件处理在布局和布线完成后如何进行有关EMI的检查，感兴趣的朋友快来看一看吧。
A：当布局布线完成后，实施整板网络检查，通过NET Parameter选择需要检测的所有关键信号，比如时钟、数据、地址线、差分对等，同时可以任意选择13条规则作为EMI检查的基准。
B：13规则包括传导辐射分析用的2个规则、电流回路分析用的3个规则、电源和地层分析的2个规则、信号完整性分析的4个规则、元件布局分析的2个规则。
C：检查结果以对话框的方式显示出来，按照网络的EMI问题的严重程度从上到下逐一列出。打开每一条出错网络，将列出全部EMI出错信息（错误列表），有的出错信息还会显示修改提示，最后列出该网络的最大辐射值以及差模辐射共模辐射值；同时，该网络在PCB版图上将高亮度显示，所有错误用红圈在网络上标出（图1）。

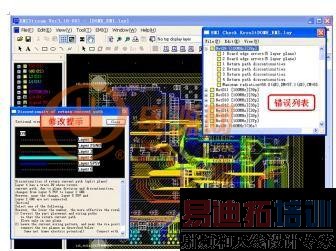

图1
图1：检查结果以对话框的方式显示出来，出错网络在PCB版图上将高亮度显示，所有错误用红圈在网络上标出。
例如，第一个错误提示该网络没有完整的电流回路，点击该错误，画面放大显示并用红圈标示错误的位置。同时，还会弹出对话框，显示错误的原因，并给出几个修改建议。这些建议包括：（1）修改导线的路径避免跨不同NET的铜箔，导致参考平面不完整，阻抗失配。（2）修改铜箔的外形，使导线拥有完整的参考平面。第二个错误是该网络的最大辐射dB值，分为差模和共模辐射值。
D：然后，显示发现的铜箔错误，比如GND铜箔边缘缺少过孔、过孔间距过大等。
E：串扰检查帮助检查同一层并行走的部分或相邻层交叉的布线是否有串扰。建议修改并行太长的走线。
