EMI传导测试的法规分析

录入:edatop.com    点击:

在电源产品开发完成后,需要特别对EMI电磁干扰指标进行检测。EMI对于电源产品来说意义重大,如果不能通过EMI,那就说明产品很有可能并不具备能够在市场进行销售的资格。经历过EMI检测的开发者都明白在EMI上花费的时间往往要多于产品本身的开发时长,因为在这一过程中对于EMI的调整都是基于摸索的经验,那么什么样的规则决定了测试是否通过呢?本文就将对EMI测试中的传导测试法规进行介绍。

传导测试的法规

传导的法规因产品别的不同,其所适用之条文亦不同,一般是使用欧洲的EN-55022或是美国的FCCpart15来定义其限制线,又可以区分为CLASSA与CLASSB两种标准,CLASSA为产品在商业与工业区域使用,CLASSB为产品在住宅及家庭区域使用,笔者所设计的产品为3C的家用电源,传导测试频段为150K~30MHz,在产品测试前请先确认申请的安规为何,不同的安规与等级会有不同的标准线。

1-1

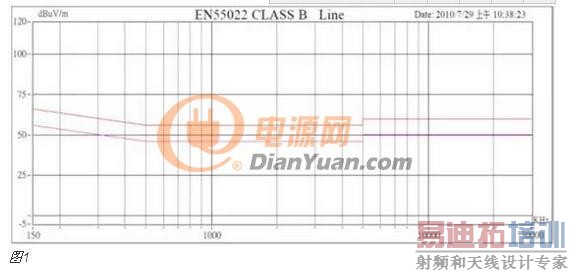

图1

图1举例为EN-55022 CLASSB的限制线图,红色线为准峰值(QP,Quasi-peak)的限制线,粉红色为平均值(AV,Average)的限制线,传导测试最终的目地,就是测试的机台可以完全的低于其限制线,不论是QP值或AV值;一般在申请安规时,虽然只有在限制线下方即可申请,但多数都会做到低于2dB的误差以预防测试场地不同所导致的差异,而客户端有时会要求必需低于4~6dB来预防产品大量生产后所产生的误差。

1-2

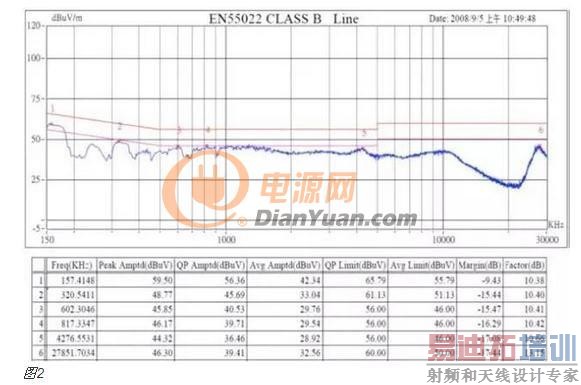

图2

图2为一量测后的例子,一般量测时都会先用峰值量测,因峰值量测是最简单且快速的方法,量测仪器以9KHz为一单位,在150K~30MHz之间用保持最大值(maximumhold)的方式来得到传导的峰值读值,用此来确认电源的最大峰值然后再依此去抓最高峰值的实际QP,AV值来减少扫描时间,图2的蓝色曲线为准峰值的峰值量测结果,一般在峰值量测完后会再对较高的6个频率点做准峰值(QP)与平均值(AV)的量测,就如同图2所标示。

峰值与准峰值的差别在于:峰值量测是不论时常出现或是偶尔出现的信号皆被以最大值的方式置在接收器的读值中,而准峰值量测是指在一时间内取数次此频段的脉冲信号,若某频率的信号在一段时间内重复出现率较高,才会得到较高之量测值;平均值则是对此频段的振幅取平均值,典型的频谱分析仪可将带宽设定在30Hz左右来得到最真实的平均信号。

QP与AV相较于峰值,其侦测值必然较低,若一开始的峰值量测已有足够的余度则不用再做单点的QP和AV量测。

现在的IC为了EMI传导的防制,在操作频率上都会做抖频的功能,像是IC主频为65KHz,但在操作时会以65KHz正负6K做变化,藉此来将差模倍频的信号打散,不会集中在单一根频率上,如果没有抖频功能,差模干扰在主频的倍频时会呈现单根很扎实的QP与AV,如同图2的157KHz,仪器看到的峰值就会偏高,但读起来还仍有9dB以上的余度。

通过以上介绍,相信大家已经进一步了解到传导测试的法规的内容。想要有效地规避EMI,就要对其检测法规有着极高的熟悉度,了解达到怎样的标准才能通过测试,并且通过研究测试来进行找出应对方法。希望大家在阅读本文之后能够对EMI传导测试有进一步的理解有所收获。
