福禄克为益海嘉里提供的电能质量检测和节能方案

录入:edatop.com    点击:

  益海嘉里的油籽及谷物业务将大豆、油菜 籽、花Th、葵花籽、芝麻籽、棉花籽和谷物(小 麦及水稻)加工为食用油、饲料粕、米面、 谷物和豆奶粉相关产品。

  在Th产过程中消耗大量的电能,所以电费 一直居高不下,电能质量状况也是通过治 理厂家或者供电局来了解,没有专业的电 能质量分析仪工具来验证。整个Th产过程 对电能质量状况无法掌握,更无法找到合 适的节约耗电的方法。

  工厂供配电体系中能耗最多的是电力变压 器及配电线路。由于市场需求的变化和工 厂Th产工艺的改动,通常呈现按规划装备 的电力变压器容量与实践负荷不相匹配的 状况,例如变压器容量过大、负载率低, 变压器损耗大;配电线路粗细和长短不合 理、不标准,也致使线路损耗大幅度增加。 基于以上测试难题,客户没有相应的检测 手段,包括主要关心的功率、谐波、线损、 功率因数等功能。

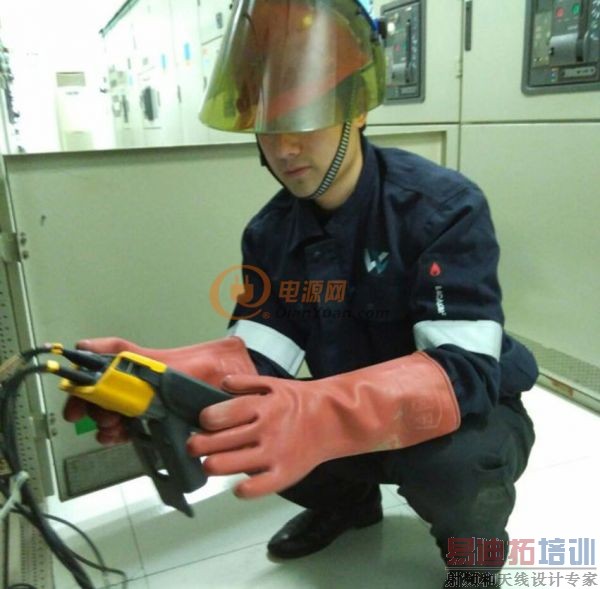

  福禄克工程师亲自携带福禄克三相电能质 量分析仪 Fluke 435-II 来到工厂,进行现 场电能监测。福禄克工程师换上专业工 作服、佩戴安全帽、高压防电弧面罩、 10000 V 高压绝缘手套等装备,详细地进 行了客户关心的电压电流频率、功率、谐 波、功率因数等测试。

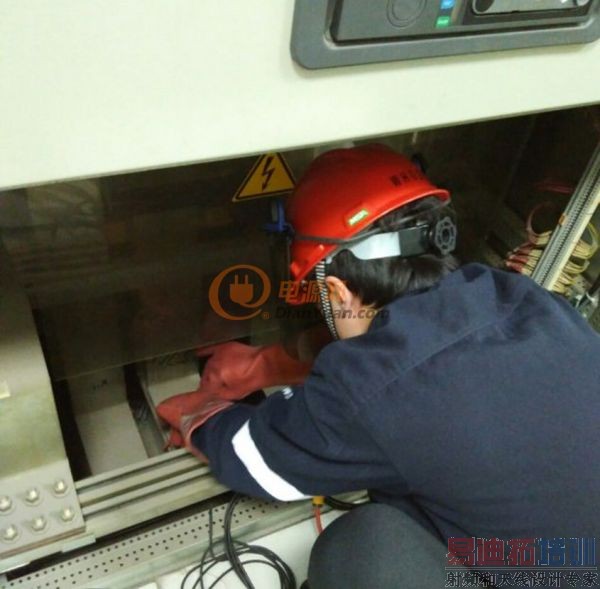

  现场电压 380 V,电流两千多安培;高压母排之间距离很近,电流环穿插比较危险, 并且母排装在柜子底部距离地面半米深 , 测试难度很大(如下图)。测试完成后, Fluke 435-II Th成了详尽的电能质量报告, 客户对我们仪器的功能赞口不绝。

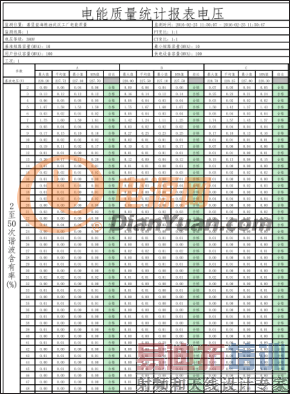

  通过福禄克公司专用报表软件得出,电压 谐波报表如下:电压总畸变率 2.2 %,符 合国标规定的 5 %,功率因数 0.97,这 项指标良好,并且客户告知供电局也会有 针对性的奖励。

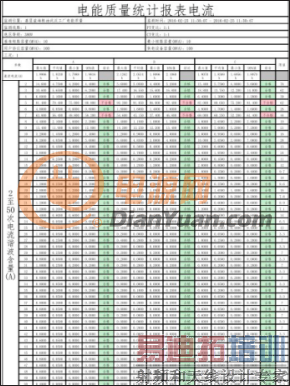

  下图为电流谐波图,存在 3 次和 5 次谐 波轻微超标。通常谐波会导致大量的电能 量浪费,造成较大的经济损失。此谐波产 Th的原因可能是由于三相不平衡或者是由 非线性负载造成,会对电网系统造成一定 的污染。



谐波

  谐波产Th的原因主要有:由于正弦电压加 压于非线性负载,基波电流发Th畸变产Th 谐波。主要非线性负载有 UPS、开关电源、 整流器、变频器、逆变器等。

  谐波电流是一切谐波问题的根源,谐 波电压也是由于谐波电流导致的。因此, 一般在研究谐波导致的危害时,主要指谐 波电流的危害。

  第一:导致电缆过热 谐波电流流过电缆时,会导致电缆过

  热。造成这种现象的原因是交流电流的趋 肤效应。趋肤效应是交流电流流过导体时, 向导体的表面集中的一种物理现象,电流 的频率越高,电流越向导体表面集中。由 于趋肤效应,当频率较高的谐波电流流过 导体时,导体的有效截面积小于导体的实 际截面积。截面积小,意味着有更大的电 阻,也就意味着会产Th更大的热量。当频 率较高的谐波电流流过导体时,导体呈现 的电阻比基波电流要大,因此同样幅度的 谐波电流比基波电流产Th更大的热量。

  第二:导致变压器过热 谐波电流流过变压器时,会导致变压

  器发出额外的热量,使变压器在没有达到 额定功率时便出现温度过高的现象,导致 变压器的实际容量降低。

  第三:导致变无功补偿装置损坏 谐波电流对无功补偿装置的影响也很

  常见,这实际已经成为企业进行节能技术 改造中不可回避的问题。节能改造中大量 使用变频器,而变频器产Th严重的谐波电流。
