丹佛斯VLT系列变频器在变风量空调系统中的应用

录入:edatop.com    点击:

安全、高效、舒适、健康、灵活、方便是人们对现代建筑的综合要求,要满足上述要求,则离不工建筑自动化,办公自动化,网络技术,智能通讯,智能防火,智能保安,综合布线等现代技术的支持。变风量空调系统则是集舒适,健康,高效,节能于一身的最新空调技术,不仅为建筑专家津津乐道,亦被广大用户所青睐,使用变风量空调系统的现代大楼与日俱增,如雨后春笋。在给人们带来舒适健康的环境的同时,也使用户获得了巨大的经济利益。

位于北京长安街木樨地桥南的中共中央对外联络部大厦。该大楼装备了性能优秀,功能完善的变风量空调系统。彻底消除风机盘管,分散换热存在的各种弊病。这座总高17层,总面积68000平方米的现代化大楼于04年6月投入运行,效果良好。在该系统中大量使用了变风量末端调节厢VAVBOX,大幅度增加了系统的灵活性和房间的舒适度。据称,此乃国内首例。而使用变频调速器调节风量的通风系统使空调系统的效率大幅度提高。该大楼其使用丹佛斯 VLT6000系列变频调速器61台,分别用于各楼层风机的流量调节,性能优异的VLT变频器为控制系统的稳定运行奠定了坚实的基础。尤其是VLT变频器优良的电磁兼容条件,为整个大楼的控制系统,通讯系统,计算机系统及安保监视系统的安全运行提供了必要条件。

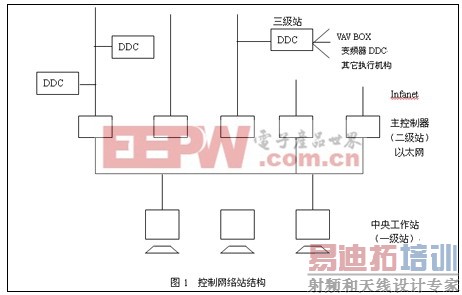

在该大楼中,除冷冻站外,所有建筑用电气设备均由中央控制站按日程表排列进行控制(一种钟控方式)。全自动运行并允许局部人工干预。其通讯控制系统为二级网络加DDC控制,由美国Andover产品构成,如图1所示。

在图1中,中央控制站由三台一级站,五台二级站构成。DDC控制器作为三级站分布于各个现场(房间及其他受控点)。一级站与二级站之间由以太网(ETHERNET)连接:二级站与三级站之间的连接由Andover公司的Infanet网构成,双线,高速(12Mb)的Infanet使庞大的控制系统运行灵活自如,井然有序,三级站则以DDC方式对现场设备实施控制。图2所示为DDC控制器与VLT变频调速ABC器的连接示意图。由图可见,DDC 根据总线设定,经对管网风压等参数进行测试后,对变频器实施控制,从而改变风机的流量。各种传感器的变送器反馈信号安装,热交换的方式,气流控制及气流运动方向

等见图3,给出的风柜示意图。由图可见,这种变风量控制方式,集风量,风压,温湿度,热交换,新风控制于一身,与以往传统风机盘管分散换热的方式相比,具有高效,低耗,空气质量好,无客户滴漏,控制方便等优点。值得指出的是,这种由变频控制风机,调节流量而4-20mA达到定压变流量的方式具有很高的节能效果。调速信号随地域不同,其节电效果可达30%-50%。整个系统中共有上述风柜82台,分布于各个楼层,如此多的变风量风柜将带来十分可观的图2的经济效益。DDC控制器与VLT

必须指出的是,变频调速器是大功率开关变频器的联接设备,在其运行中,不可避免地会产生纵向干扰和射频干扰,这种统称为“电磁兼容条件”的技术指示,对于大量使用变频调速器的现代楼宇来说,具有十分重要的意义,其性能高低是直接影响整个控制系统能否稳定运行的重要因素。亦对系统调试质量,调试速度产生重要影响。因此,在变风量控制系统中,做变频调速器的设计选型时,必须对其电磁兼容条件给予充分注意,以避免由此引发的各类干扰问题,特别是在大量应用变频器的条件下,由于电磁兼容条件不良而产生的干扰,其处理将是十分困难的。
