结合让你明白EMI电磁干扰传播过程

录入:edatop.com    点击:

  电磁干扰是电子电路设计过程中最常见的问题,设计师们一直在寻找能够完全消除或降低电磁干扰,也就是EMI的方法。但想要完全的消除EMI的干扰,首先需要的就是了解EMI是什么,它的传播过程是怎样的,本文就将对EMI的传播过程进行一个大致的介绍。

  EMI是电磁干扰的统称,但实际上电磁干扰分为两种,一种是传到干扰,另一种是辐射干扰。传导干扰主要是电子设备产生的干扰信号是通过导线或公共电源线进行传输,互相产生干扰。进一步细分,传导干扰又分共模干扰和差模干扰。

  EMI的传播过程

  EMI的传播过程

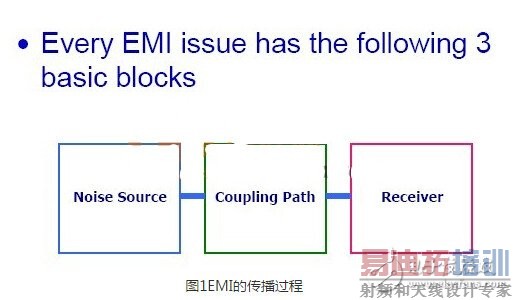

  EMI的传播过程主要途经三个部分,干扰源、干扰途径、接收器。干扰源可以理解成设备发现来的干扰,经过的传染途径。而对于电源来说,一般只能从两方面下手,要么减少干扰源,要么切断干扰途径。

  图文结合让你明白EMI电磁干扰传播过程

  想要快速理解EMI的传播,想要从图2的这些不同波形的高次谐波进行分析,如图2所示,先把几个不同波形进行FFT,观察其高次谐波是怎么分布的。通过图像能够清晰明了的了解这一问题。

  本文以图文结合的方式为大家介绍了EMI电磁干扰传播的过程,可以看到电磁干扰传播的过程并不简单,但也并非复杂难解。只有在充分理解EMI的原理之后才能对EMI进行行之有效的规避和抑制,希望大家在阅读过本文之后能够对EMI有进一步的了解。
