EMI测试标准是什么

录入：edatop.com 点击：

　　目前，涉及到 EMI 测试的相关标准，主要为：欧规（EN55022），美规（FCC）

　　相关名词：

　　非故意辐射（UnintenTIonal）：产品产生不想要的电磁波辐射，造成干扰；如：电脑，LCDMonitor，DVD，电视，投影机等；

　　故意辐射（intenTIonal）：使用无线电波进行通信；

　　FCC 只测试EMI：

　　RE（辐射干扰）：测试频率范围30MHZ~1GHZ;

　　CE（电源干扰）：测试频率范围 150KHZ~30MHZ;

电磁干扰

　　主要的EMI 测试参考标准：

　　欧盟：EN55022（EMI 参考测试标准）；EN55024（EMS 参考测试标准）；

　　美国：FCC Part 15B（EMI 参考测试标准）；

　　台湾：CNS 13438 （EMI 参考测试标准）

　　二、测试

　　EMI 测试定义：测试待测物EUT 产生的辐射干扰强度，分为RE 测试和CE 测试两种。

　　1）、RE 测试：量测EUT 产生的辐射干扰，其测试频率范围：30MHZ~1GHZ。

　　测试方法：参考相关测试标准 EN55022 或者其他测试标准；

　　测试距离及场合：10 米量测，在开放式场合；

　　测试方式：量测 EUT 产生的电磁波辐射（30MHZ~1GHZ）。

　　2）、CE 测试：量测EUT 产生的传导辐射干扰，其测试频率范围：150K~30MHZ.

　　测试方法：参考相关测试标准EN55022 或者其他测试标准；

　　测试方式1：量测电磁波杂讯出现在EUT 的DA 和AC 电影端（150K~30MHZ）；

　　测试方式 2：量测电信端口端出现的辐射干扰值（150K~30MHZ）。

　　说明：由于RE 测试是采用开放式的测试场合，易受空中的广播FM（88MHZ~108MHZ），手机（900MHZ）杂讯的干扰；

　　三、测试要求

　　通过测试 EUT，检测其辐射干扰数值

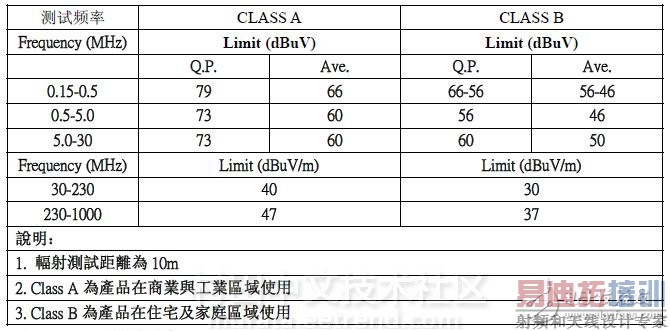

　　1）、FCC 测试要求：

　　2）、EN55022 测试要求：

　　a）、传导干扰测试标准

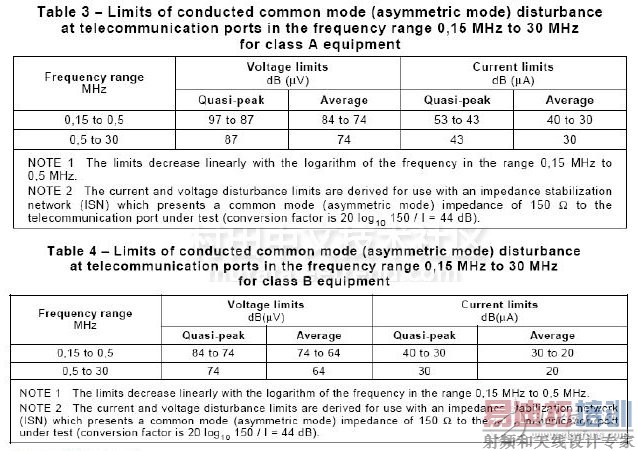

　　b）共模干扰测试标准：

　　c）辐射干扰测试标准：
