如图，两个电容是做什么用？

录入：edatop.com 点击：

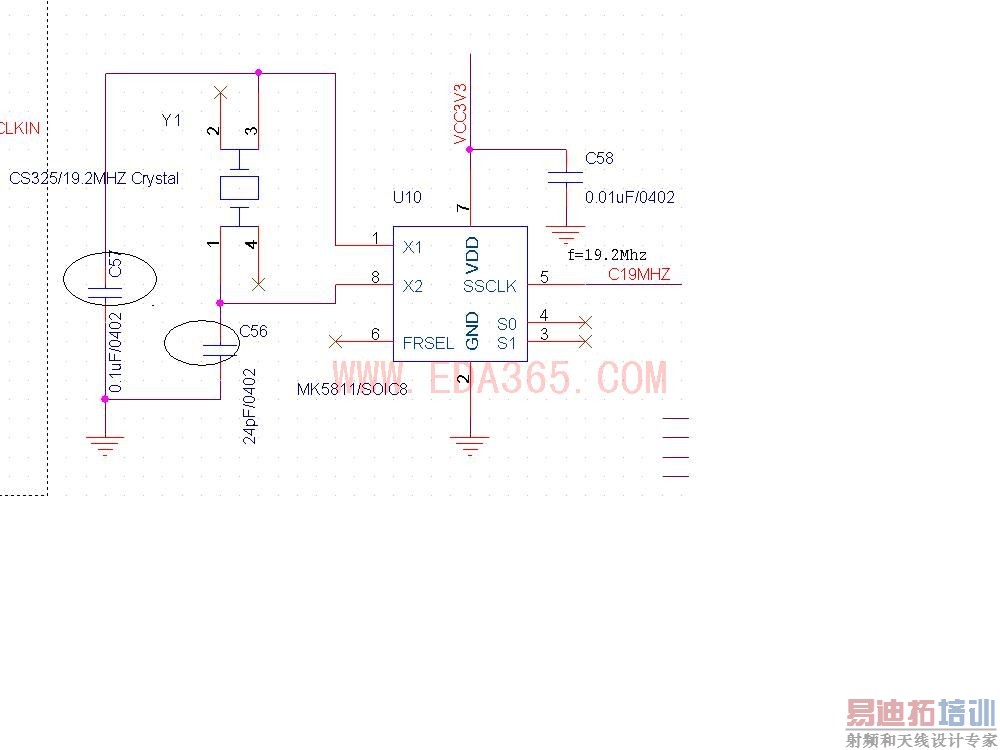

如下图，c56，c57 两个电容分别是作什么用的呢？
虑波，还是阻抗匹配，还是ESD?

哈哈起震荡啊旁边不是一个晶振吗

震荡的不是晶振吗？
怎么是电容呢？不太明白。

无源晶体需要电容才能起振的！

对的

晶体和晶振是2个东西，需要分清。

是晶体的负载电容吧

赞说的没错

也叫匹配电容，

有看到在晶振并联了一个1M欧的电阻，说是有利于起振，原理是怎样的呢？

也想知道这个原因，哪位高手解释一下

一般上晶振上用两个匹配电容一般20p
陶振上并联一个1m的电阻

C57,C56 称为负载电
容,它们分别与晶振体连接后接地,为的是削减谐波对电路的稳定性的影响,也就是滤波,并联电阻保证起振

是这样的，回路中有时需串联一个小电阻，降低振荡波形幅值，减少EMC。
