个用FloEMC测试屏蔽效能的问题
录入:edatop.com 点击:
我本人是搞热设计的,对于电磁兼容,电磁场的理论只是大众水平,现在有个关于电磁兼容与热设计协同设计的题目,我只想请教下电磁兼容的高手,我这样的一个实验思想能不能通过软件仿真出来。
第一个问题:在本版中关于FLoEMC教程实例中第三章有个 利用环形天线作为接收天线 测带开孔的机箱屏蔽效能的例子。我想问下对于研究机箱屏蔽,激励源(该例中用的是平面波),与接收天线的规格有没有比较严格的限制?或者说有做过这样实验的人能不能给个设置环境的参考。
第二个问题:我在热设计中通过Flotherm可以测试机箱内观测点的温度,是一个静态值。而在电磁兼容研究中屏蔽效能是一个频率与屏蔽效能的曲线,那么你们在测试屏蔽效能分析结果的时候是如何提取屏效,或者是如何通过屏效曲线来分析屏蔽效果的好坏呢?该如何参考?我请教过一些人只是给了我一个标准MIL83528的章节,但是我看的不大明白,希望有懂的高手给我指点下。
其实就是一句话,如果给定带通风口的机箱尺寸,要研究它的屏蔽效果,这个实验该如何安排,激励源,接收天线选取多大?屏蔽效能曲线绘制出来以后怎样提取数据进行分析和改良呢?
第一个问题:在本版中关于FLoEMC教程实例中第三章有个 利用环形天线作为接收天线 测带开孔的机箱屏蔽效能的例子。我想问下对于研究机箱屏蔽,激励源(该例中用的是平面波),与接收天线的规格有没有比较严格的限制?或者说有做过这样实验的人能不能给个设置环境的参考。
第二个问题:我在热设计中通过Flotherm可以测试机箱内观测点的温度,是一个静态值。而在电磁兼容研究中屏蔽效能是一个频率与屏蔽效能的曲线,那么你们在测试屏蔽效能分析结果的时候是如何提取屏效,或者是如何通过屏效曲线来分析屏蔽效果的好坏呢?该如何参考?我请教过一些人只是给了我一个标准MIL83528的章节,但是我看的不大明白,希望有懂的高手给我指点下。
其实就是一句话,如果给定带通风口的机箱尺寸,要研究它的屏蔽效果,这个实验该如何安排,激励源,接收天线选取多大?屏蔽效能曲线绘制出来以后怎样提取数据进行分析和改良呢?
本人QQ102512630,如果有懂的朋友希望不吝赐教,偶感谢不尽!
屏效曲线直接决定器件的兼容性,即通过和军标限的比较,得到冗余度。这是EMC最关心的问题。
恩谢谢楼上的朋友。
我现在对建模条件存在疑问,我的接收天线设置在机箱内部,
在floemc教程中有个内置环形天线测量屏蔽效能的例子
不知道有看过的朋友能否帮我解答下
环形天线的屏效结果是怎么得出的
FLOEMC中如果是外部干扰源的话,直接在机箱内部设置监测点就可以得出点的场强,不需要设置接收天线啊。
屏效曲线直接决定器件的兼容性,即通过和军标限的比较,得到冗余度。这是EMC最关心的问题。
==============================
我不理解
你说这个曲线有什么意义?
这个曲线在实际中有什么意义?
这个曲线在实际中有什么意义?
屏效曲线直接决定器件的兼容性,即通过和军标限的比较,得到冗余度。这是EMC最关心的问题。

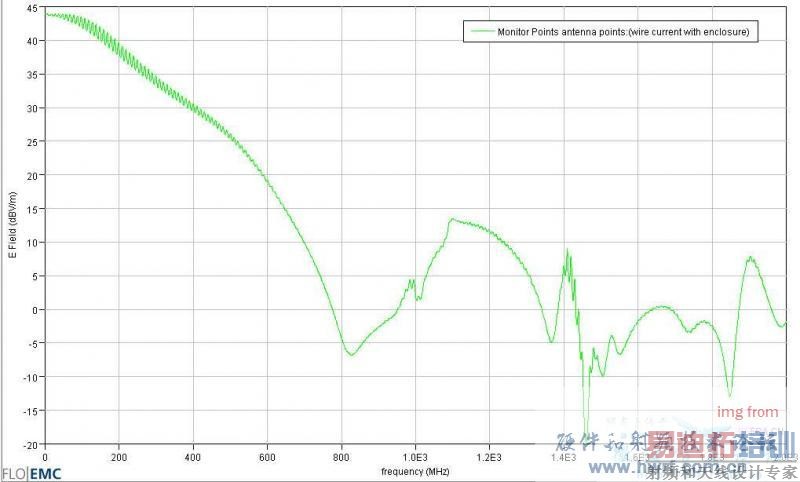

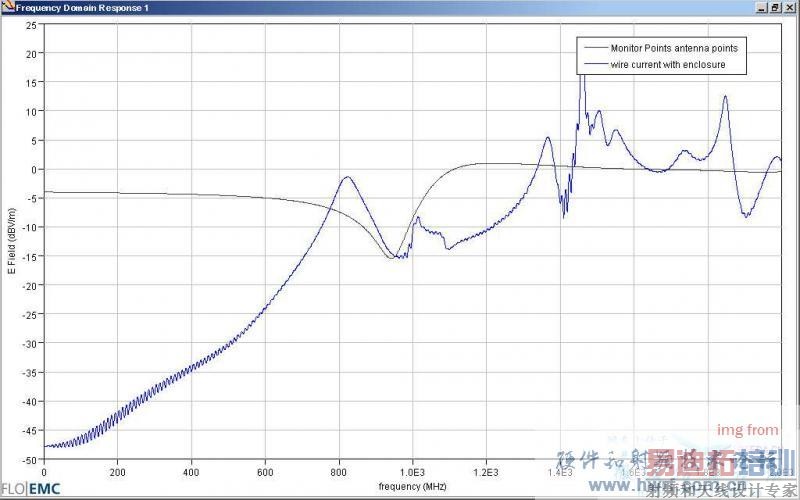

怎么得到?比如下边这两个图(图中,一个是有屏蔽的,一个是没有屏蔽的).,这个冗余度是怎么看的?
