电磁兼容性测试系列——其他较常用之电磁耐受性(电磁敏感度)测试

录入：edatop.com 点击：

静电放电耐受性测试(ESD)：参考规格IEC 1000-4-2 (如图13 所示静电放电波形)，模拟人体所带静电
对产品之影响。试验点包括所有接触面(如图14 所示)，空气放电加至15kV，接触放电加至8kV(含垂直
与水平耦合)，试验次数分正负极性，至少各放电10 次，试验间隔一般约1 秒钟，静电放电测试前后要
同时监测待测件功能是否正常，以判定是否合格。电性快速暂态耐受性测试(EFT/Burst)：参考规格IEC
1000-4-4(如图15 所示快速暂态波形)，干扰频率为5kHz，试验水准分0·25kV～4kV，杂讯脉冲型式在
5/50ns，试验模式用来干扰电源线与讯号线，杂讯耦合模式可分直接入与电容性线夹，试验方法分正负极性，不同两线接法均可测试测试前后要同时监测待测件功能是否正常，以判定是否合格。

雷击突波耐受性测试(Surge)：参考规格IEC 1000-4-5 (如图16 所示雷击突波波形)，模拟雷击诱导与
电感性负载切换，试验水准为 0.5kV～4kV，脉冲型式在 1.2/50us(8/20us)，10×700us；试验模式可分电源线与讯号(通讯)线，试验方法包括正负极性、相位，不同两线接法均可测试，测试前后要同时监测待测件功能是否正常，以判定是否合格。

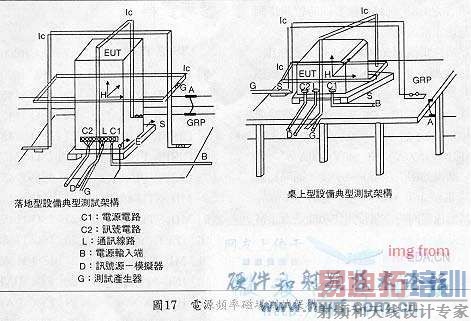

电源频率磁场耐受性测试：参考规格IEC 1000-4-8(如图17 之测试架构)，模拟电流流经电力线所产生
之电源频率磁场，模拟器须提供连续120A 与暂态1200A 之电流，经诱导线圈注入电流(sinusoid)产生干扰源，试验水准包括1，3，10，30，100A/m；试验方向可分前后、左右、上下；试验环境电磁场至少需低于试验条件20dB 以上，试件至诱导线圈距离约为试件直径之1/3，测试前后要同时监测待测件功能是否正常，以判定是否合格。
电压瞬降瞬断耐受性测试：参考规格IEC 1000-4-11(如图18 之测试架构)，模拟电源暂态快速变动与缓慢连续变动，试验模式只有电源线，试验水准包括0%，40%，70%；持续周期可分 0.5，1.5，10，25，50 cycles：侵入电流为100-120V/250A，220-240V/500A 等；试验方法包括变动相位范围0～360 度，间隔范围3dips/s；电压上升、下降速率范围1～5us 等等，测试前后要同时监测待测件功能是否正常，以判定是否合格。电磁兼容性测试可以采用人工操作及自动控制操作之方法，由于人工操作在电磁干扰发射(EMI)测试中要手动调谐，随不同频率点校准及鉴别宽、窄频带；在电磁耐受性(EMS)测试中随不同频率点调谐，确定施加讯号强度，人为观察动态，以判定是否合格。因而使得人工操作测试速度慢，重复性差，难以进行实际测量。采用电脑控制之EMI、EMS 自动测试系统有测试灵活、误差小与重复性好等优点，而且可以进行即时测试，目前国内业者已经普遍使用。
