LC复合EMI滤波器特性及应用领域
录入:edatop.com 点击:
如图所示,滤波器元件数量越多,则滤波器插入损耗下降趋势更急剧。

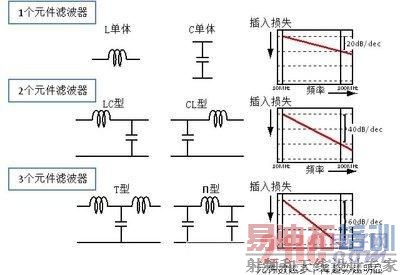

图1 滤波器的元件数与频率特征
滤波器的插入损耗特性的倾斜度越大,则信号与噪音的选择性也相应提高。
随着滤波器的插入损耗特性倾斜度变大后,当信号接近于噪音的频率后,就难以对信号再造成不良影响。图2显示了信号频率较高,而接近于噪音频率时的例子。当两者的频率接近后,若使用插入损耗较平缓的滤波器,并选择可充分降低噪音的常量后,频率临近的信号高次谐波成分也得到充分减弱。其结果,即如图3显示,信号波形则变平缓。如选择不会对信号频率造成影响的常量,则会导致无法充分减少噪音。另一方面,若使用插入损耗特性变化倾斜度大的滤波器,便能选择分离信号与噪音,更可有效控制其对信号造成的影响。为此,LC复合滤波器静噪效果可用于想尽可能抑制高速信号线路中对信号波形产生的影响。
[p]
图2 不同滤波器特性对信号所造成的不同影响
图3 波形趋势的事例
