LTE供电设备的噪声抑制技术
录入：edatop.com 点击：
前言
近年来，伴随着网络游戏、流媒体内容等无线通信服务的多样化，对于高速化数据传输、缩短等待时间的相关要求有所提高。此外，许多用户为了能够同时进行高效下载，正在追求无线电信号带宽频率效率的提高。
但是，至今为止的无线通信方式（2G、3G）并不能完全达到这一要求，为了同时解决「高速化数据传输」、「缩短等待时间」、「有效频率」这些问题，LTE作为无线通信方式被提案，并且开始被世界各国所使用。
另一方面，由于配备了无线通信终端，终端噪音使得它自身的通信性能劣化，会发生系统内的EMC问题（即自中毒问题），为了使LTE的性能发挥极致，必须解决掉这一问题。
这里，我们将通过噪声对策的事例，介绍对LTE通信规范产生影响的噪音对策以及必要的EMC对策元器件的选择方法。
调查和解决「对LTE性能产生影响的噪声」上的注意点
首先，通过和一般性的无线通信方式相比，解说噪声调查和解决对策上必要的注意点。
注意点主要有以下两项。
在宽频率范围下的噪声对策的必要性
第一个主意点，在开发针对不同国家的运营商的终端时，带宽广的噪声对策是很必要的。LTE一方面采用了像Band13或Band17这种700MHz的带宽，同时还采用了像Band7这种2.6GHz的带宽。今后预计还将采用各种频带，在开发全世界通用的LTE终端时，宽频带中使用的噪声对策是很必要的。
MIMO (Multiple-Input and Multiple-Output) 中噪声对策的必要性
第二个注意点是采用使用多个天线的被称之为MIMO的天线方式。至今为止的无线通信方式是利用一根天线来接收信号，这仅有的一根天线也能通过实现噪声对策来抑制通信规范的劣化。但是，MIMO利用了两根以上的天线，接收多重信号、针对相关的所有天线实现了噪声对策是非常必要的。
LTE安装终端中噪声对策的介绍
接下来介绍实际的噪声调查和解决事例。本事例中采用的智能手机安装的LTE为Band13(700MHz带宽)。
噪声调查方法和结果

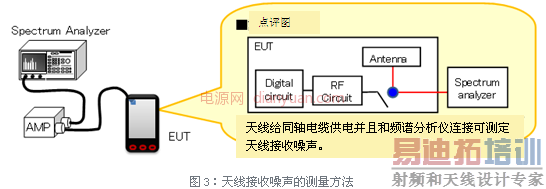

测量方法如图3所示。切断天线里面的线，和天线边上同轴电缆连接。另外，这根同轴电缆通过信号放大器和频谱分析仪连接，就可以测定天线的耦合噪声。（以下称这种噪声为「天线接收噪声」）
[p]
测定结果如图4所示，主天线和子天线共同将广带宽的噪声耦合在一起。所以，此噪声使得接收信号的S/N劣化，从而对通信规格产生了影响。

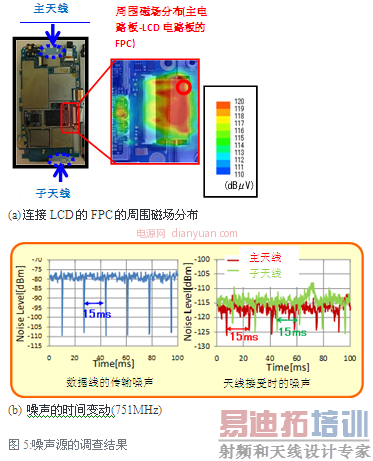

接下来，针对上述噪声源调查时，如图5所示可得知LCD画面和主电路板之间连接起来的软电缆的数据线的噪声会变大。另外， 以检查这种传输噪声和电线接收噪声是否相同，在调查噪声时间变动时要确保和图5所示的噪声具有相同周期。通过以上的结果，可推测LCD的数据线是对通信规范产生影响的噪声源。
噪声对策方法

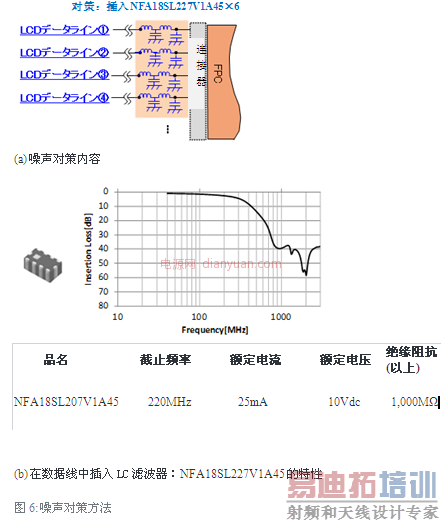

在了解了噪声源后接下来将实施噪声对策。对策指的是在LCD数据线中插入图6（b）所示LC复合型噪声滤波器(NFA18SL227V1A45)。这里选择的要点是能将对信号波形产生的影响控制在最小的范围内，能最大程度除去噪声。此外，如果要将其他的频带也考虑在内的话，有必要选择针对广带宽噪声除去效果的产品。
噪声对策效果

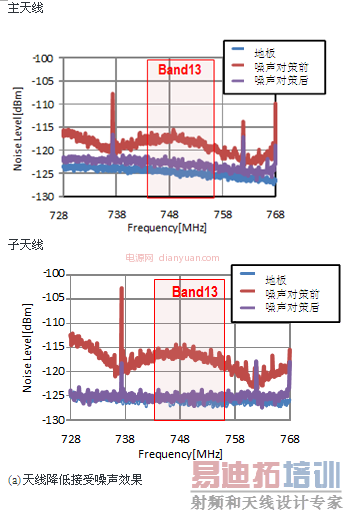

接下来将确认噪声滤波器的效果。在确认了主天线、子天线共同作为天线接收信号确认了噪声后，如图7所示由于使用了噪声滤波器将噪声降低到了接近地面的程度。此外，图7（b）所示，周围的磁场强度也由于噪声滤波器的原因大大的降低。也就是说，如图7所示，可确定波形质量也没有问题。
