浅析：真正的3C电源必备设计，完整的二级EMI
录入：edatop.com 点击：
随着竞争的加剧，一些实力较弱的厂商被迫在电源的用料上进行了缩水，这无疑会对电源品质和安全性产生不利影响，导致一些“伪3C”电源流入市场，这对消费者的主机硬件和身体健康带来了危害。
我们和大家聊聊真3C电源EMI滤波电路的功能及其结构，希望能够帮助大家在选购电源时能够找到那些可靠的“真3C”电源，同时也让大家对电源的EMI电路有进一步的了解。

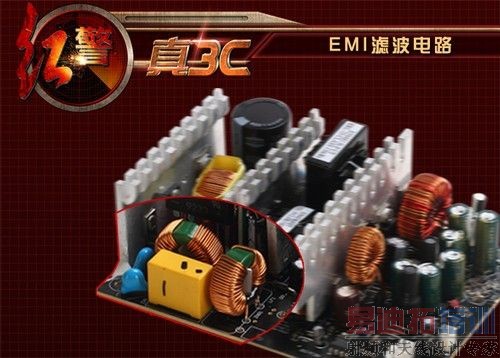

什么是EMI滤波电路
EMI滤波电路是市电进入电源的第一首关口，它的主要作用是滤除来自市电电网的突发脉冲和高频干扰，并将自身产生的电磁辐射降到最低。有了EMI滤波电路，市电中的干扰才能够被有效滤除，而为了确保滤波效果，许多注重品质的厂商都会在电源中加入两级EMI滤波电路，有的还提供了独立PCB的EMI滤波电路。
EMI滤波电路的结构：

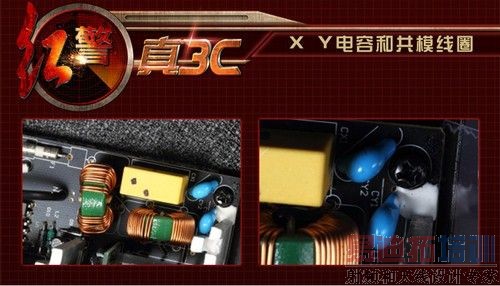

EMI滤波电路主要由X电容、Y电容和共模扼流线圈组成。X电容又称为跨接线路滤波电容，它的外形呈方型，电容表面会印有X或X2字样标志。X电容用来跨接火线(L)与中性线(N)间的电容，用途是消除来自电力线的低通常态噪声。Y电容外观呈圆饼状，跨接于浮接地(FG)和火线(L)/中性线(N)之间，用来消除高通常态及共态噪声。共模扼流线圈实际上是一个双向滤波器，它既可以滤除外来共模电磁干扰，又能抑制向外发出电磁干扰，避免影响邻近电子设备的正常工作。 [p]
两级EMI滤波电路的作用：
现代家庭和办公室环境中有许多大功率的电器，如冰箱、空调、电取暖器、微波炉、消毒柜和洗衣机等，这些大功率电器在工作的时候会发出较强的电磁信号，如果不对这些电磁信号加以屏蔽，精密的PC硬件就很容易受到干扰而无法正常工作。

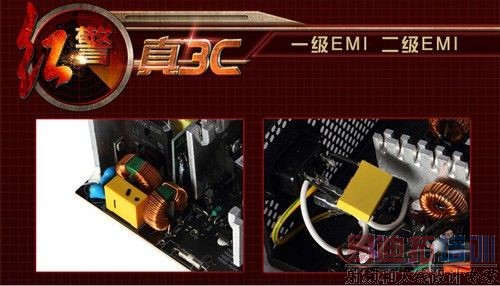

因此，注重品质的电源往往会加入两级EMI滤波电路设计。一般而言一级EMI滤波电路位于电源插座处，另一级位于电源的PCB板上，有的电源把两级EMI滤波电路都做在了电源PCB板上。有了这两级EMI滤波电路，就以很好地滤除来自电网的高频杂波和同相干扰电流，同时也把电源中产生的电磁辐射削弱到很低的限度，使外泄的电磁辐射不会对人体或其他设备造成不良影响。
真3C电源用料是关键：
作为3C安规认证的一部分，电源的电磁辐射值必须满足认证要求才可以上市销售，各国的权威安规认证中也对电磁辐射作出了严格的规定，因此在EMI滤波电路也是通过各国电磁辐射检测的必备设计。游戏悍将旗下的红警系列主流电源不仅采用了优良的主动式PFC电路设计，而且在涉及到电磁辐射的EMI滤波电路上也做得非常到位，红警电源均采用了完整的两级EMI滤波电路设计，没有任何缩水嫌疑，并且所用元件均为品质可靠的大厂产品。红警电源扎实的用料不仅确保电源远离了电网干扰，而且电磁辐射安全性也十分可靠，称得上是不折不扣的“真3C”电源。
目前的电源市场品牌众多，电源产品更是型号繁杂、数不胜数，大家在购买电源的时候应当尽量选择知名品牌，并阅读有关产品的详细评测，挑选出安全可靠的“真3C”电源。对于那些在EMI滤波电路上偷工减料的“伪3C”电源应当果断无视，毕竟真材实料的好电源才能够为我们的PC硬件提供安全可靠的电力输出。
