DIY：零成本自制电容屏手写笔
录入：edatop.com 点击：
电容屏手写笔，可用于IPAD, IPHONE ,HTC手机等屏幕书写。
原理：电容技术触摸屏 是利用人体的电流感应进行工作的。当用户触摸电容屏时，由于人体电场，用户手指和工作面形成一个耦合电容，因为工作面上接有高频信号，于是手指吸收走一个很小的电流，这个电流分别从屏的四个角上的电极中流出，且理论上流经四个电极的电流与手指头到四角的距离成比例，控制器通过对四个电流比例的精密计算，得出位置。
历程：刚拿到IPAD的时候很羡慕达人用IPAD绘画啊，趁打折时候买了那款9.99的绘画软件。（虽然我不会画）接下来呢，就想入个手写笔，可是网上淘宝上卖的都很贵，还是差评居多，据说XXX元以下的都没有好使的 ……后来在论坛看过好多强人的帖子，有用啥啥军工级导电海绵的，还有用纸浆刷碗布的。于是到处弄导电海绵，跑了化工市场，材料市场拿到一些，但是都不好用。写出来根本没效果啊。刷碗布也用了，但是买不到那种高级的还能不带水导电的。哎郁闷呢。
灵机一动：有一天，突然看到网上达人用火腿肠打鼓。 心里突然有了个想法，于是……当当当，5分钟后，新式IPAD手写笔诞生了！！让那些死贵的手写笔颤抖去吧。
毛主席教育我们"不花钱才是硬道理！"
注：如果你很有钱，买了那种很骚包的原装手写笔就请不要再看下去了，俺这个帖子就是给和俺一样不舍得买原装笔的兄弟姐妹们看的……
制作方法：
材料：
● 剪da0一把（锋利与否无所谓）
● 餐巾纸一张（或者卫生纸，草纸，报纸，海绵，被子里的棉絮都可以。。。）
● 15CM铜丝一根（俺是从q1ang上的电信电话线头里面拆的，去掉绝缘皮。同学们可以从废旧电子器材，电线，耳机线等等里面取，用火烧一烧就有了小心安全哦）
[p]● 透明胶布一卷
● 废旧塑料笔一只（俺没找到铁的，又懒得去文具店买个新的自动铅笔拆，毛主席教育我们：浪费就是犯罪啊）
● 黑色垃圾袋一个（放心用完还可以装垃圾）
材料耗费：0元 如图1
步骤：
1 制作触头1：取一小团纸巾，用水浸湿（盐水最好，我用的可乐 ）挤干水团成一团，用铜丝绑一圈备用。（如图2）

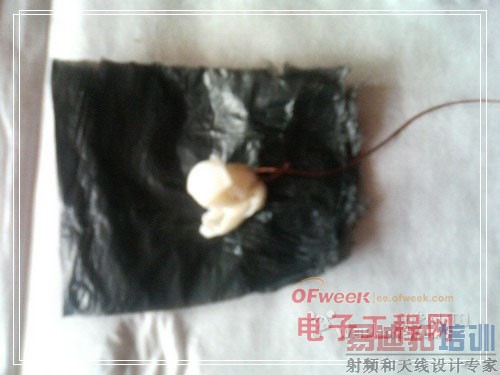

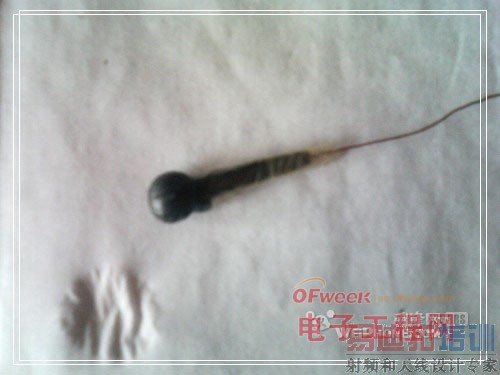

2 制作触头2：垃圾袋裁出一小块2X2CM 的方块，最好是不要扯开裁。直接4层或者8层【我保证8层也可以灵活导电的】。用来包裹用铜丝绑住的纸巾，包好后压实【这一步比较重要，不要压太小影响接触面积，也不要太松影响手感】，用透明胶粘住捆紧（如图3）

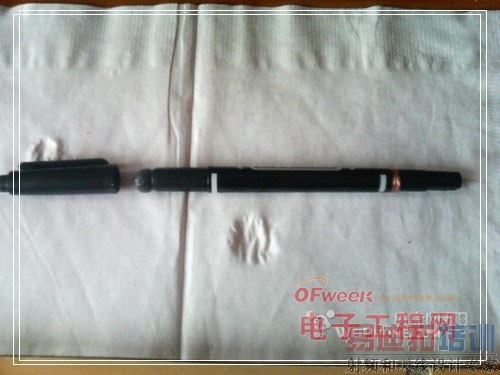

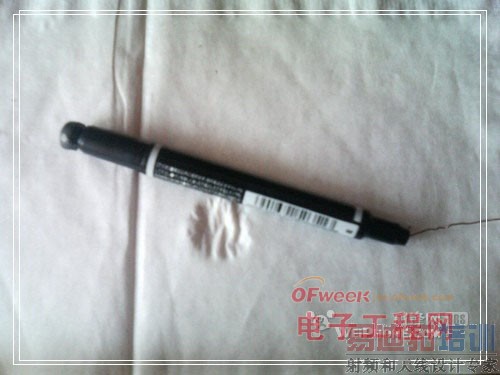

3 制作笔身：旧塑料笔剪去2头，铜丝穿过。拉紧。头部小心处理，压实。不要松动。尾部铜丝缠成一圈作为导电接触点。

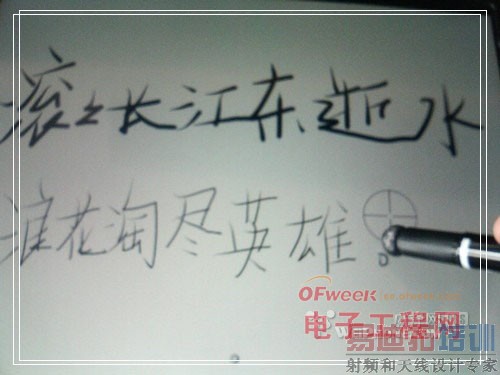

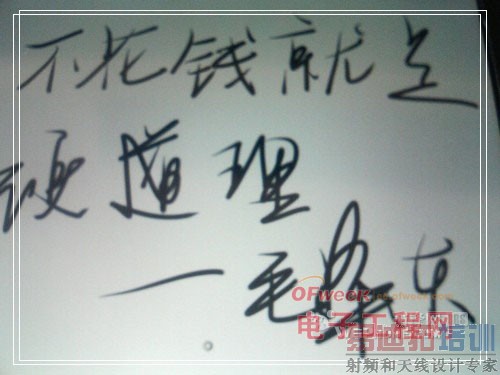

4 试用（如图8，9，10） 斜着也能用哦 ，非常流畅，毫无断线拖沓挡视线。

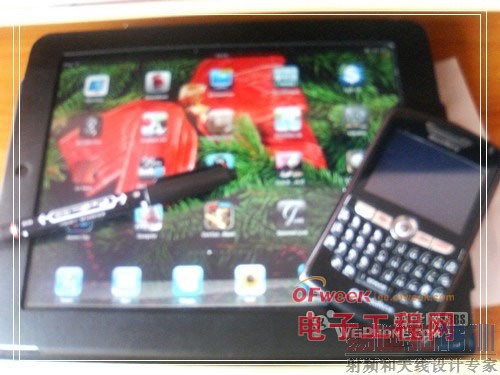

5 最后，来张合照。俺的IPAD 3500 黑莓8800 400 手写笔没花钱，哇哈哈哈。
最后手工课结束拉，引申思考作业题（希望同学们仔细考虑开动脑筋）
1 用铁质笔管的笔肯定效果好，希望有条件的同学试一下，千万不要去买个新笔拆啊，那样太不符合我们DIY变废为宝的精神了，也不要去拆你爸爸的英雄钢笔。。
2 大家可以考虑用其它材料来做触头。可考虑使用树脂或者导电橡胶，或者橡皮泥，或者橘子皮。。。米饭。。。玻璃胶+铁粉。。
希望大家下次上课带来自己的作品，让那些死贵死贵的的触摸笔去死吧！
