说EMC案例 看了让你对EMC认识上升一个层次!

录入:edatop.com    点击:

   某产品在做静电测试时,接触+/-6KV打USB、RS232等金属接口,产品出现花屏、死机等异常,需要重新上电机器才能恢复工作。下面是产品PCB中存在的EMC问题隐患。

  PCB设计点评1:

  点评:如上图圈示的信号走线,信号走在板边容易耦合外界干扰,从而引起产品工作异常。建议板边铺地处理,宽度保证在1mm以上。

  PCB设计点评2:

  点评:上图圈示的是LCD信号走线,LCD信号属于敏感信号,图中信号走线跨分割。建议在相邻层保证完整的地平面供其回流,以减少回路面积,保证良好的抗干扰性能。

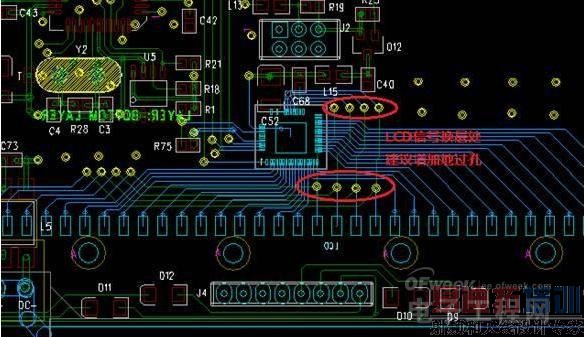

  PCB设计点评3:

  点评:关键信号在换层处应增加地过孔供给信号回流。
