倒车摄像头保护电路
录入：edatop.com 点击：
本例中的电路使用一个简单的比较器电路做上电时间的延迟，用于汽车倒车摄像头。本例提出了一种避免这种情况的简单而廉价的方法。

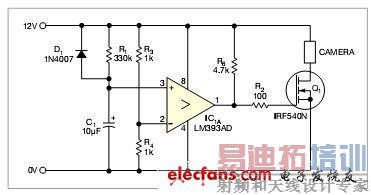

图1，本电路为汽车的倒车摄像头产生了一个2s的供电延迟。
本电路的输入端连接到倒车灯的正极和负极端子(图1)。电路通过一只MOSFET为摄像头供电。R1与C1构成一个时间延迟元件(参考文献1)。当倒车灯亮时，它通过电阻R1为电容缓慢充电。R3与R4构成一个分压器，用于将比较器的反相端设为6V。电源加在电路上的瞬间，比较器输出为低，MOSFET关断。当C1的电压上升超过6V时，比较器输出为高，MOSFET导通。R1与C1的值将延迟时间设为2.2秒。可以根据电容的充电时间，用下式计算出这个时间值：
VC(t)=VIN×[1-e-(t/R1C1)]，
6=12×[1-e-(t/33kΩ×100μF)]，且 t=2.287s
改变R1或C1的值可以设定不同的延迟时间。当档杆从倒车位切换到任何其它位置时，电容C1通过D1、R3和R4在60ms内放电。当你在驻车与驾驶之间转换，档杆通过倒车位时，由于有2s的时间延迟，摄像头不会通电。
