低成本降低开关电源EMC的方法
录入：edatop.com 点击：
把SMPS开关频率设计成非固定，让其围绕某个频率附近不断变化，那么其EMC电磁波普将会扩散开去，将不会在开关频率及其倍频处产生很大的尖峰。
围绕中心频率的范围不能太大，太大则会让系统调节性能变差。一般来说频率变化范围在开关中心频率的5%之内很合适。举例：一个100KHZ的SMPS，频率抖动范围在97.5--102.5khz，如今较多的新型IC内部集成了频率抖动功能，但是绝大多数，包括诸如UC3843，L4891等经典IC都没这个功能。
那么如何用最简单的手段来设计改造你的产品呢？下面告诉你用区区几分钱的成本就能实现它。

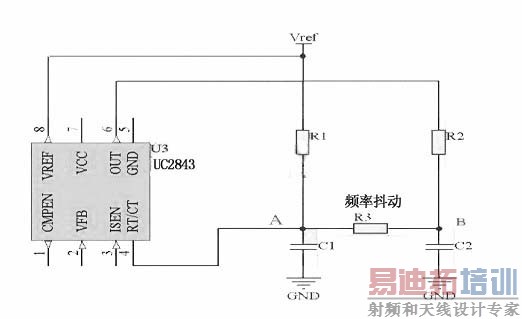

上图1（对于用RT/CT振荡来实现开关频率的IC，比如UC4843）：
简单加3颗元件，原理：PWM输出方波，这个占空比不是一成不变的，是根据负载，电源电压，温度等很多因素影响的。R2，C2是一个简单的平滑滤波电路，其平均电压跟随PWM占空比而变化。通过R3接到R1，C1振荡器中，从而微量的调节其振荡频率，实现频率抖动功能。

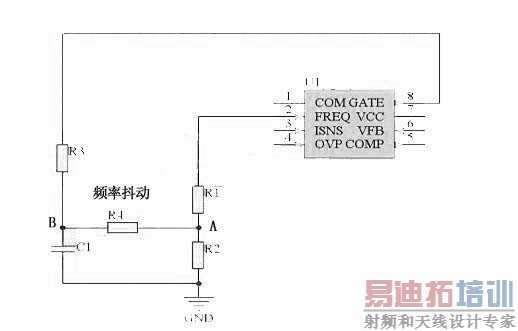

图2（对于采用单颗镜像电阻设定频率，比如IR1150）：
这类IC简化了振荡器，通过外部一颗镜像电阻来控制内部振荡器的频率，可以把这个电阻一分为二，如图中的R1，R2。同样B点电压也是跟随PWM占空比变化而变化的，通过R4接入R1，R2中，从而改变镜像电阻的电流值，也起到改变频率的功效，PS:IR1150是PFC控制IC，PWM占空比是时刻变化的，所以此结构能非常高效的实现频率抖动。也可以通过其它外部信号，比如交流电源等变化量来控制频率。
很简单的电路，非常低廉的成本，能让你收获巨大的成效，轻松降低10db的电磁干扰。
