触屏显示技术

录入：edatop.com 点击：

如今，在各种手持消费电子设备、医疗应用设备、自动售货机/售票机/ ATM机、销售终端（POS），工业和过程控制设备中都可以看到触摸显示屏。触摸屏显示器正逐渐进入办公自动化，汽车和船舶仪表，家电和游戏机应用领域。

影响选择触摸屏技术的各种因素

可以用各种方式实现触摸屏。除了成本之外，技术方面的选择取决于以下几个因素：

性能：性能包括诸如速度、灵敏度、精确度、分辨率、拖动、Z轴、双/多触摸方式，视差角度和校准的稳定性。

输入灵活性：输入灵活性参数影响着人机交互的方式，诸如手套、手套材料、指甲、触笔，手写识别和获取签名。

环境：环境因素为温度、湿度、耐化学性、耐划伤、防飞溅/液滴、高度、车内安装、冲击、振动，断裂性和防打破的安全性。

电气和机械性能：电气和机械性能需要涵盖功率、浮动接地、静电放电（ESD）、电磁干扰（EMI），尺寸大小，曲率等

光学：影响技术选择的光学特性包括透光率、清晰度，色彩纯度和反射

触摸屏技术的类型

根据上面所述的各种因素，主要触摸屏技术可分为以下几种类型：

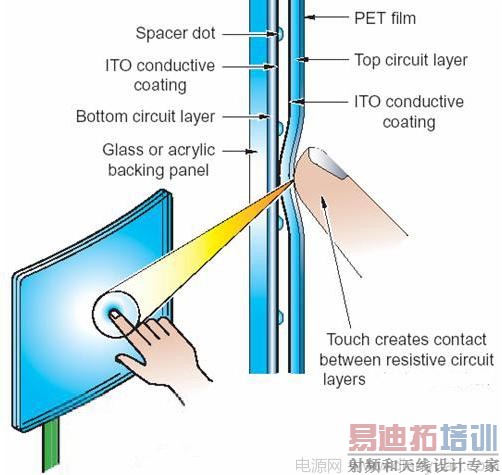

电阻式：从目前的推广应用来看，电阻式触摸屏是占主导地位的触摸技术。它由玻璃面板，铱锡氧化物（ITO）电阻涂层组成，并带有导电涂层的护板，沿着边缘有银色的总线条。两个层之间用绝缘小点隔开。触摸屏幕时，护板弯曲与玻璃上的涂膜相接触（图1）。

该控制器可选择驱动玻璃层和+5 V的护板，并读取源于护板和玻璃层产生的电压，根据被测量层中的压降来确定X和Y坐标。该技术需要四线 – 前面提到的总线条，这被称为4线电阻式触摸屏技术。

由于护板的不断弯曲，造成ITO涂膜中有微小的裂缝。会使4线电阻式触摸屏技术的线性度和精确度变差，环境变化也会造成精度的漂移。

已经用不断改进的5，6，7和8线电阻式触摸屏来消除这些影响。
