静电放电的两种保护方法

录入：edatop.com 点击：

1、设计保护

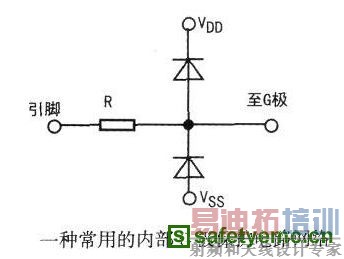

在电路设计时首先要考虑的是哪些器件是最容易受到静电放电影响的，而带有防静电功能的器件应该作为第二考虑。许多保护的电路网络可以参考用来保护敏感的MOS器件，它可以保护MOS器件在一定范围内免受静电的损害。其中一种网络如上图所示，这样放电产生的静电电流通过两个二极管流走而不会进入MOS管的G极。

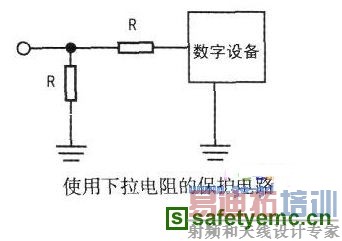

另外一种常用的保护MOS器件的方法是给每一个输入管脚外加一个下拉电阻（如下图所示）或稳压二极管。

2．使用保护

　一种有效的防止静电放电对器件造成损害的方法是利用防静电工具和材料来接触敏感器件。

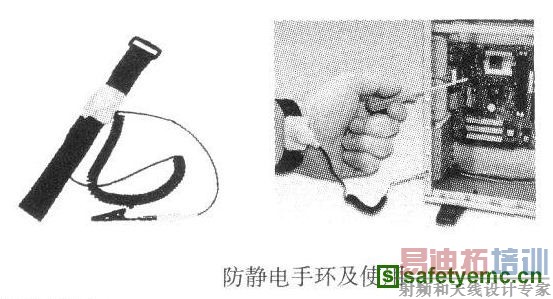

防静电手环是防止静电放电的第一有效办法。使用它的目的在于将操作员身上多余的静电导入到地线中，一种典型的防静电手环如上图所示。使用时，将防静电手环系在手腕上，另一端与地线（如机箱外壳）相连，这样，人身多余的电荷都会被导线引导走。

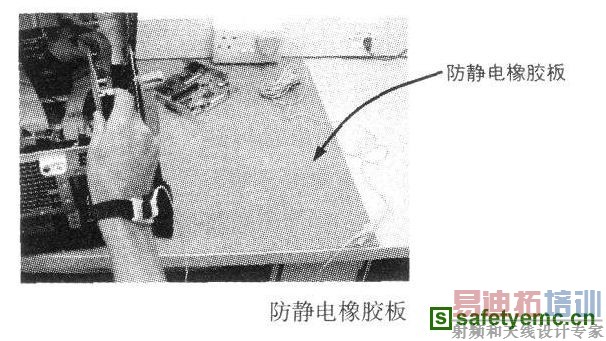

　另外一种保护措施是在工作台上铺设防静电橡胶板，如下图所示。这样，周围环境或其他东西产生的静电都能被防静电橡胶板引开而保护上面的电子器件或设备。在使用时需要注意，防静电橡胶板要接地才能有效地防止静电产生。

　还有一种常用而有效的方法是操作人员在取敏感器件时使用防静电指套，这种指套能够隔离人体对器件进行静电放电。在器件的储运过程中，应该对敏感器件特殊照顾，使用防静电袋对器件进行包装也可以有效的防止意外造成的静电损害。

　严格地说，在使用敏感器件的实验室中，应该具备一个隔离的防静电区域，其中应该配备的设备包括防静电服装、静电压检测计、接地工作台、防静电地毯等，有条件还可以添加防静电椅子等。<　空气电离器也是一个有效的防静电工具。它放置在工作区域内，能防止静电放电的发生。同时可以保持空气湿度在55度左右。让工作环境中尽量少存放塑料和纸张，全套的防静电工作台如下图所示。
