ESD试验国标电磁兼容试验和测量技术

1 范围

本标准规定电气和电子 设备 遭受直接来自操作者和对邻近物体的静电放电时的抗扰度要求和试验方法，还规定了不同环境和安装条件下试验等级的范围和试验程序。

本标准的目的在于建立通用的和可重现的基准，以评估电气和电子设备遭受静电放电时的性能．此外，它还包括从人体到靠近关键设备的物体之间可能发生的静电放电。

本标准的规定包括：

——放电电流的典型波形i

——试验等级的范围，

——试验设备；

——试验配置i

——试验程序。

本标准对“实验室”试验和“设备安装完成后的试验”提出了技术要求。

本标准不对特殊设备或系统的试验进行规定。其主要目的是对所有有关专业标准化技术委员会提供一个通用的基本准则。有关专业标准化技术委员会（或设备的使用者和制造者）负责选择试验和确定试验条件的严酷等级。

为了不妨碍协调和标准化的任务，极力建议有关专业标准化技术委员会或用户和制造商考虑（在其未来的工作或原标准的修改中）采用本标准中规定的相关抗干扰试验。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 4365-1995 电磁兼容术语(idt IEC 50(161) :1990)

IEC 68-11:1988环境试验第一部分t总剐及导则

3 概述

本标准所涉及的是处于静电放电环境中和安装条件下的装置、系统、子系统和外部设备，例如，低相对湿度，使用低导电率（人造纤维）地毯、乙烯基服装等，这种情况存在于同电气和电子设备有关标准的分类规定中(详细情况见附录a的a1)。

本标准规定的试验被认为是对第1章提到的所有电气与电子设备性能质量评估进行统一试验的方向上迈出的第一步。

注：从技术观点上看，这些现象的精确英语术语应是“htatie electricity discharge”（静电放电），但是，在技术领域里和技术文献中，广泛使用了英语术语“Eelectrastatic Discharge”(ESD)（静电放电），因此，决定在本标准的英语标题中仍然保留“Electrosratic Discharge”（静电放电）术语。

4 定义

本标准采用下列定义，这些定义和术语适用于静电放电领域，并非所有的这些定义和术语都包括在GB/T 4365-1995之中。

4.1 （性能）降低degradatlon(of performance)装置、设备或系统的工作性能与正常性能的非期望偏离。注：术语“性能降低”可应用于暂时性的或永久性的故障．

4.2 电磁兼容性(EMC) electromagnetic compatibility设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能

力。(见GB/T 4365-1995)

4.3抗静电材料 antistatic material在同种材料或与其他类似材料相互摩擦或分离时，具有产生电荷量最小的材料。

4.4 储能电容器 energy storage capacitor

静电放电发生器中的电容器，用以代表人体充电至试验电压值时的电容量，它可以是分立元件或分布电容。

4.5 ESD electrostatic discharge

见本标准4. 10静电放电。

4.6 EUT equipment under test受试设备。

4.7 接地参考平面(grp) ground reference plane(grp)

一块导电平面，其电位用作公共参考电位。（见gb/t 4365-1995）

4.8耦合板coupling plane

一块金属片或金属板，对其放电用来模拟对受试设备附近物体的静电放电。hcp；水平耦合板l

vcp：垂直耦合板。

4.9保持时间holding time放电之前，由于泄漏而使试验电压下降不大于10%的时间间隔。

4. 10静电放电 electrostatic discharge;esd具有不同静电电位的物体相互靠近或直接接触引起的电荷转移。(见gb/t 4365-1995)

4.11（对骚扰的）抗扰度immunity (to a．disturbance)装置、设备或系统面临电磁骚扰不降低运行性能的能力。(见gb/t 4365-1995)

4,12接触放电方法contact discharge method试验发生器的电极保持与受试设备的接触并由发生器内的放电开关激励放电的一种试验方法。

4.13空气放电方法air discharge method将试验发生器的充电电极靠近受试设备并由火花对受试设备激励放电的一种试验方法。

4.14直接放电 direct application直接对受试设备实施放电。

4.15间接放电 indirect application对受试设备附近的耦合板实施放电，以模拟人员对受试设备附近的物体的放电。

5 试验等级

表1给出了静电放电试验时，试验等级的优先选择范围。

试验还应满足表1中所列的较低等级。

有关可能影响对人体带电电压电平的各种参数的详细情况见附录a中的a2。a4还包括一些与环境安装等级有关的试验等级的实例。

接触放电是优先选择的试验方法，空气放电则用在不能使用接触放电的场合中。每种试验方法的电压列于表1中，由于试验方法的差别，每种方法所示的电压是不同的。两种试验方法的严酷程度并不表示相等的。

附录a3、附录a4和附录a5中提供了更详细的资料。

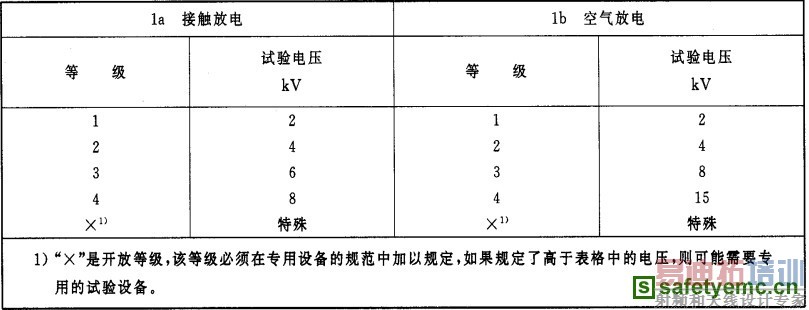

表1试验等级

6 试验发生器

试验发生器的主要部分包括：

——充电电阻rc；

——储能电容器cl；

——分布电容cd；

——放电电阻rd；

——电压指示器；

——放电开关；

——可更换的放电电极头（见图4）；

——放电回路电缆；

——电源装置。

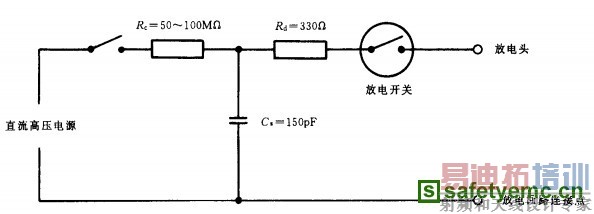

图1表示静电放电发生器的简图，未提供详细的结构图。

图1 静电放屯发生器筒图

注：图中省略的cd是存在予发生器与受试设备，接地参考平面以殛耦合板之间的分布电容．由于此电容分布在整个发生器上，因此，在该回赂中不可能标明．

发生器应满足6,1和6.2条给出的要求。

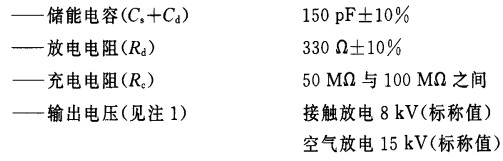

6.1 静电放电发生器的特性

规范：

——输出电压示值的容许偏差 正负5%

——输出电压极性 正和负极性（可切换的）

——保持时间 至少5s

——放电，操作方式（见注z） 单次放电（连续放电之间的时间至少1 s）

——放电电流波形 见6.2

注: 1 .在储能电容器上测得的开路电压。

2. 仅为了探测的目的，发生器应能以至少20次／s的重复频率产生放电。

对发生器应采取措施，以防止产生非期望的脉冲或连续形式的辐射或传导发射，以便使受试设备或辅助试验设备不受额外的骚扰。

储能电容器、放电电阻以及放电开关应尽可能靠近放电电极。

图4提供了放电头的尺寸。

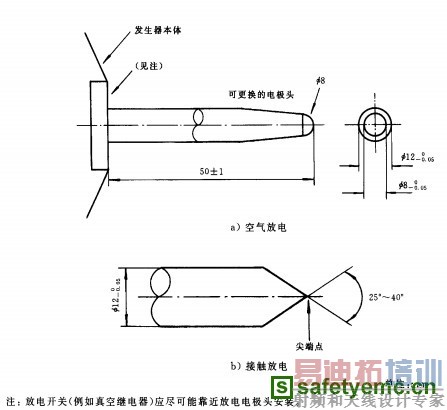

图4 静电放电发生器的放电电极

就空气放电试验方法而盲，可使用同一台发生器，且放电开关必须闭合。发生器应备有图4所示的圆形头。

试验发生器中放电回路的电缆一般长为2m,其构成应使发生器满足波形的要求。它应有足够的绝缘以防止在静电放电试验期间放电电流不适过其端口而流向人员或导电表面。

若2m长的放电回路电缆不够长（例如有一些受试设备较高）．可以采用不超过3m长的电缆，但必须校验是否符合波形的技术规范。

6.2静电放电发生器特性的校验

为了比较不同试验发生器所获得的试验结果，必须利用试验时所用的放电回路电缆来验证表2所示的特性。

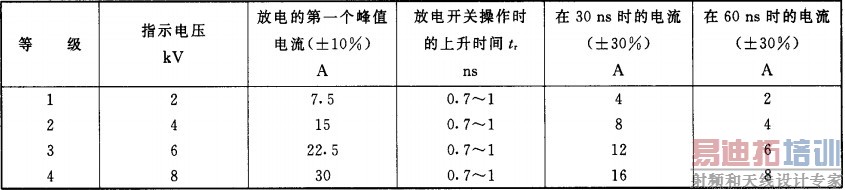

表2波形参数

静电放电发生器在验证过程中的输出电流波形应与图3相符。

放电电流的特征参数应使用1 000 mhz带宽的测量仪器进行验证。

带宽较窄，则意味着上升时间和第一个电流峰值测量受到限制。

验证时，放电电极头应与电流传感器直接接触，而且发生器以接触放电方式来工作。

图2给出了验证静电放电发生器性能时的典型布置，靶的带宽必须大于1 ghz，附录b中给出了电流传感器结构设计的详细资料。



图2 验证静电放电发生嚣特性的布置实例

其他的一些布置，包括使用和图2尺寸不同的实验室法拉第笼，或将法拉第笼与靶平面分开都是允许的。但两种情况下，均应考虑传感器与静电放电发生器接地端点之间的距离(1 m)以及放电回路电缆的布置。

静电放电发生器应在规定的时间内，按照认可的质量保证体系重新进行校准。

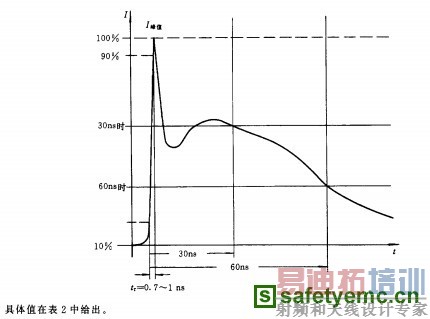

图3 静电放电发生器输出电流的典型波形

7 试验配置

试验配置由试验发生器、受试设备和以下列方式对受试设备直接和间接放电时所需的辅助仪器组成。

a)对导电表面和对耦合平面的接触放电；

b)在绝缘表面上的空气放电。

试验可分为两种不同的类型：

——在实验室进行的型式（适应性）试验i

——在最终安装条件下对设备进行的安装后试验。

优先选用的试验方法是在实验室内进行的型式试验。

受试设备应根据制造厂家的安装说明书（如果有的话）进行布置。

7.1 实验室试验的配置

下述要求适用于8.1中规定的参比环境条件下的实验室试验。

实验室的地面应设置接地参考平面，它应是一种最小厚度为0·25 mm的铜或铝的金属薄板，其他金属材料虽可使用但它们至少有0. 65 mm的厚度。

接地参考平面的最小尺寸为1 m2，实际的尺寸取决于受试设备的尺寸，而且每边至少应伸出受试设备或耦合板之外0.5 m，并将它与保护接地系统相连。

应始终遵守国家有关安全规程的规定。

受试设备应按其使用要求布置和连接。

受试设备与实验窒墙壁和其他金属性结构之间的距离最小im。

按照受试设备的安装技术条件，应该将它与接地系统连接。不允许有其他附加的接地连接线。

电源与信号电缆的布置应能反映实际安装条件。

静电放电发生器的放电回路电缆应与揍地参考平面连接，该电缆的总长度一般为2m。

如果这个长度超过所选放电点需要的长度，如可能将多余的长度以无感方式离开接地参考平面放置，且与试验配置的其他导电部分保持不小于0.2 m的距离。

与接地参考平面连接的接地线和所有连接点均应是低阻抗的，例如在高频场合下采用夹具等。

规定有耦合板的地方，例如允许采用间接放电的地方，这些耦合板应采用和接地参考平面相同的金属和厚度，而且经过每端设置一个470fl的电阻电缆与接地参考平面连接，当电缆置于接地参考平面上时，这些电阻器应能耐受住放电电压且具有良好的绝缘，以避免对接地参考平面的短路。

不同类型设备的其他技术要求如下。

7.1.1 台式设备

试验配置包括一个放在接地参考平面上的0.8 m高的木桌。

放在桌面上的水平耦合板(hcp)面积为1.6m×0.8 m，并用一个厚0·5 mm的绝缘衬垫将受试设备和电缆与耦合板隔离。

如果受试设备过大而不能保持与水平耦合板各边的最小距离为0.1 m，则应使用另一块相同的水平耦合板，并与第一块短边侧距离0.3 m。但此时必须将桌子扩大或使用二个桌子，这些水平耦合板不必焊在一起，而应经过另一根带电阻电缆接到接地参考平面上。

所有受试设备的安装脚架应保持原位。

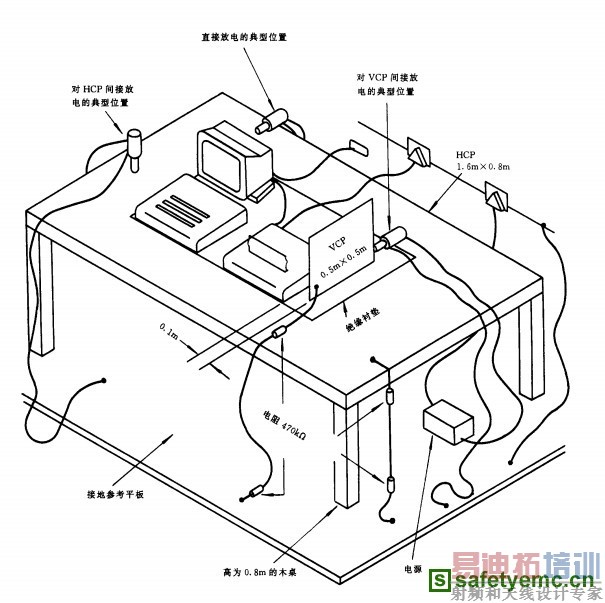

图5提供了台式设备试验配置的实例。

图5实验室试验时，落地式设备试验布置的实例

7.1.2落地式设备

受试设备与电缆用厚度约0.1 m的绝缘支架与接地参考平面隔开。

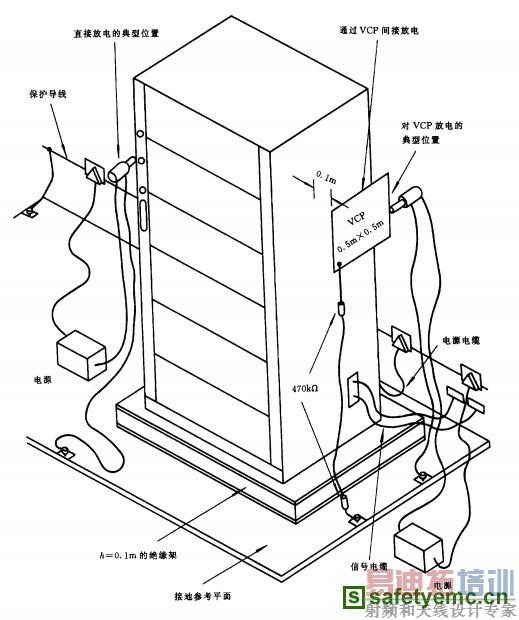

图6提供了落地式设备试验配置的实例。



图6实验室试验时，落地式设备试验布置的实例

任何与受试设备有关的安装脚架应保持原位。

7.2安装后试验的配置

对鉴定试验来说，安装后试验只供验证试验时有选择地进行，不强制实施，只有经制造商和用户双方同意时才能进行。必须考虑相邻的设备可能受到不利的影响。

设备和系统应在其最终安装完毕条件下进行试验。

为了便于放电回路电缆的连接，应将接地参考平面铺设在地面上并保持与受试设备约0.1 m的距离，该平面应当是厚度不小于0. 25 mm的铜或铝板，也可使用其他的金属材料，但其最小厚度为

0. 65 mm，条件允许时接地参考平面应是宽约0.3 m和长约2m。

应将这个接地参考平面连接到保护接地系统上，如不能连接，而受试设备有接地端能接的话，应连接在此。

静电放电发生器的放电回路电缆应接到靠近受试设备的接地参考平板某个点上。当受试设备安装在金属桌上时，应将桌子通过每端接有470 k0的电缆连接到参考平面上，以防止电荷的聚集。

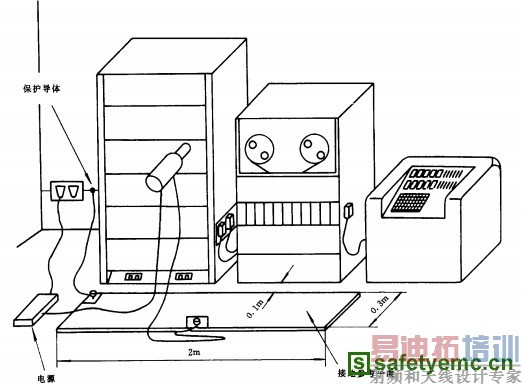

图7提供了安装后试验配置的实例。


8 试验程序

8.1 实验室的参比条件

为了使环境参数对试验结果的影响减至最小，试验应在8·1.1和8·1.2规定的气候和电磁参比条件下进行。

8.1.1气候条件

在空气放电试验的情况下，气候条件应在下述范围内：

——环境温度：15℃～35℃

——相对湿度：30%～60%

——大气压力：86 kpa(860 mbar)～106 kpa(1060 mbar)

注；其他的数值在产品规范中规定。

受试设备应在其指定的气候条件下工作。

8.1.2电磁环境条件

实验室的电磁环境不应影响试验结果。

8.2受试设备的考核

应对试验程序和软件进行选择，使受试设备进行所有正常运行方式。虽然鼓励采用专门的考核软件，但只有证明受试设备能得到全面考核时才允许。

对于适应性试验，受试设备应在由初步试验所确定的最敏感方式下连续地运行（程序循环）。

如果要求有监测设备，那么为了减少出现故障误指示的可能性，应对监测设备去耦。

8.3试验的实施

试验应按照试验计划，采用对受试设备直接和间接放电的方式进行。它包括：

——受试设备典型工作条件i

——受试设备是按台式设备还是按落地式设备进行试验；

——确定施加放电点；

——在每个点上，是采用接触放电还是空气放电；

——所使用的试验等级i

——符合性试验中在每个点上施加的放电次数；

——是否还进行安装后的试验。

为了制定试验计划，可能需要进行某种调查性试验。

8. 3.1 对受试设备直接施加的放电

静电放电仅施加于操作人员正常使用受试设备时可能接触的点和表面上。

在受试设备内部，除厂家规定有使用静电放电保护措施（例如使用腕环）的明确说明外，静电放电仅适用被准许用户维修的点和（或）表面(见附录a的a5)。

除了专用产品规范中另有规定外，不允许对仅在维修时才能接近设备上的点施加放电，但用户维修的点例外。

为了确定故障的临界值，试验电压应从最小值到选定的试验电压值逐渐增加（见第5章）。最后的试验值不应超过产品的规范值，以避免损坏设备。

试验应以单次放电的方式进行。在预选点上，至少施加十次单次放电（最敏感的极性）。

连续单次放电之间的时间间隔建议至少is，但为了确定系统是否会发生故障，可能需要较长的时间间隔。

注：放电点通过以20次/s或以上放电重复事来进行试探的方法加以选择。

静电放电发生器应保持与实施放电的表面垂直，以改善试验结果的可重复性。

在实施放电的时候，发生器的放电回路电缆与受试设备的距离至少应保持0.2 m。

在接触放电的情况下，放电电极的顶端应在操作放电开关之前接触受试设备。

对于表面涂漆的情况，应采用以下的操作程序：

如设备制造厂家未说明漆膜为绝缘层，则发生器的电极头应穿入漆膜，以便与导电层接触，如厂家指明漆膜是绝缘层，则应只进行空气放电。这类表面不应进行接触放电试验。

在空气放电的情况下，放电电极的圆形放电头应尽可能快地接近并触及受试设备（不要造成机械损伤）。每次放电之后，应将静电放电发生器的放电电极从受试设备移开，然后重新触发发生器，进行新的单次放电，这个程序应当重复直至放电完成为止。在空气放电试验的情况下，用作接触放电的放电开关应当闭合。

8.3.2间接施加的放电

对放置于或安装在受试设备附近的物体的放电应用静电放电发生器对耦合板接触放电的方式进行模拟。

除了8. 3.1中论述的程序之外，还需满足8.3.2.1和8·3．z．2中所提出的要求。

8.3.2.1 在受试设备下面的水平耦合板

在受试设备每侧的一些点上，至少对水平耦合板施加10次单次放电（以最敏感的极性）（图5）。

在放电电极触及耦合板的情况下，应将静电放电发生器垂直地置于与受试设备为0·im处。

8.3.2.2垂直耦合板

对耦合板的一个垂直边的中心至少施加十次单次放电（以最敏感的极性）（图5和图6），应将尺寸为0.5 m×0.5 m的耦合板平行于受试设备放置且与其保持0.1 m的距离。

放电应施加在耦合板上，通过调整耦合板位置，使受试设备四面不同的位置都受到放电试验。

9 试验结果和试验报告

本章给出了对本标准有关的试验结果的评价和试验报告的指导性原则。

由于受试设备和系统的多样性和差异性，使得确定试验对设备和系统的影响变得比较困难。

若专业标准化技术委员会或产品技术规范没有给出不同的技术要求，试验结果应该按受试设备的

运行条件和功能规范进行如下分类：

1)在技术要求限值内的性能正常；

2)功能或性能暂时降低或丧失，但能自行恢复；

3)功能或性能暂时降低或丧失，但要求操作人员干预或系统复位；

4)因设备（元件）或软件的损坏或数据的丢失而造成不能自行恢复至正常状态的功能降低或丧失。

设备不应由于进行本标准规定的试验而出现危险或不安全的后果。

验收试验时，试验程序和试验结果的说明必须在专门的产品标准中加以描述。

一般地，如果设备在整个试验期间显示其抗干扰度，并且在试验结束后，受试设备满足技术规范中的功能要求，则表明试验合格。

技术规范可以定义对受试设备产生的影响，这些影响可以认为是不重要的，因而是可接受的。

对于这些情况，应确认设备在试验结束后能自行恢复其运行功能的能力；应记录设备失去其性能的时间间隔。

这些确认与对试验结果的评价密不可分。

试验报告应包括试验条件和试验结果。
