手机SAR测试介绍
录入：edatop.com 点击：
由于无线电设备(如手机)在世界范围内的广泛普及，越来越多的政府部门、电信法规机构等要求将电磁波辐射降低至一个合适的水平。
一、SAR是什么意思？
SAR的英文全称为Specific Absorption Rate，中文一般称为电磁波吸收比值或比吸收率。是手机或无线产品之电磁波能量吸收比值，其定义为：在外电磁场的作用下，人体内将产生感应电磁场。由于人体各种器官均为有耗介质，因此体内电磁场将会产生电流，导致吸收和耗散电磁能量。生物剂量学中常用SAR来表征这一物理过程。SAR的意义为单位质量的人体组织所吸收或消耗的电磁功率，单位为W/kg，美国标准（1.6mw/g，1g平均）.
二、SAR是怎么进行测试的？
人体模型、测量仪器、探针对及机械臂组成SAR测量系统，系统置于屏蔽室中。人体模型的内部是液态物质，液体的电磁特性与人体组织的电磁特性一致，探针可在其内自由移动进行测试，最后通过某公式计算出SAR值。

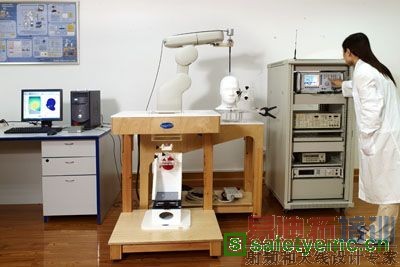

图为 Index SAR测试仪器
三、SAR测试环境的要求
1.环境温度在18度-25度之间，测试过程中液体温度变化不能超过+/- 2度。
2.环境测试噪声不能超过0.012W/Kg。
3.被测无线通信设备不能连到本地公共通信网。
4.反射、辅助射频发射机等的测试影响应小于SAR测试值的3%。
以上四点要求温度、功率等对SAR测试有影响的因素，其控制在一定范围之内，减少测试的误差。
四、测试系统的要求
1.SAR测试系统的总扩展不确定度应当小于±30%（-1.55dB, +1.14 dB）；如果不确定度较高，测试实验室需要评估应当减小哪一个不确定度因素以实现±30%的目标，并且采取措施实现这种改进；当扩展不确定度大于±30%时，测试结果需要考虑。
2.真实不确定度和±30%目标值之间的百分比误差；在任何情形下，测试报告中给出SAR测量结果后必须同时给出测量的不确定度。
3.经常性的系统验证。
4.系统应该每年至少校准一次。
五、待测物品功率要求
1.设置在系统和/或EUT工作要求规定的最大输出功率情形下，也就是用户可能被照射的最大功率；如果无法实现，可以在较低功率下进行测试，然后比例放大到手机的最大输出功率（若EUT的SAR对功率的响应为线性）。
2.电池应当充满电。
3.应当采取措施检查测试过程中EUT出现的任何功率变化。
4.应当确定SAR测试过程中任何的输出功率变化跟EUT的设计和规范一致。
六、待测物品配置要求
1.天线如果天线可以伸缩，两个位置都要测试；也就是全伸出和全收缩的位置。
2.可翻盖移动电话如果开盖和合盖时均能打电话，则两种配置都要进行测试。
3.附件
可能会影响待测设备射频输出功率或者射频电流分布的其他因素应当进行测试；举例而言：
a)可选天线
b)改变体积、长度和手机特性的备用电池等，
c)连接线。
七、扫描定位系统要求
1.一般要求为了评估SAR的空间三维分布，扫描系统应能够使固定其上的探针在人体模型的整个被照射区域进行扫描。扫描系统的机械结构不得影响SAR测量。技术要求精度：探针尖端在整个测量区域的定位精度应优于±0.2mm。
2.空间分辨率：空间分辨率是系统能够进行测量的最小步长，抽样分辨率应为1 mm 或更小。
如果用无线链路,基站模拟器的输出应该接一根天线距离手机至少50cm。基站模拟器天线馈入点的信号应比手机的输出功率至少低30dB。
