实用EMI噪声对策讲座(9) Ground与电源
录入：edatop.com 点击：
何谓电路
电子电路可以处理数据。数据处理本身不需要能量（power），然而电子电路动作上却需要能量，提供该能量就是所谓的电源，电源提供IC等电源给电子组件，部份能量则被IC消耗，另外一部份成为信号在信号线内传输，经过折返线（亦即Ground）折返元电源。

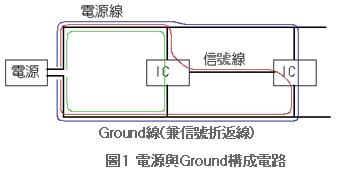

电子电路必需一巡才能构成电路，图1是电源与Ground构成的基本电子电路，如图所示电源线与Ground线成配对（pair）状，这意味着电源与Ground彼此是对等。为了使电子电路良好动作，电源与Ground必需维持稳定、无噪讯的电位是非常重要的要因，如果电源与Ground的电压不断漂移，电子电路就无法进行稳定的动作。

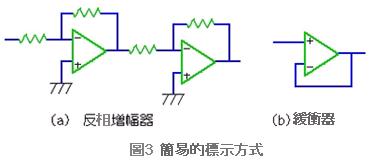

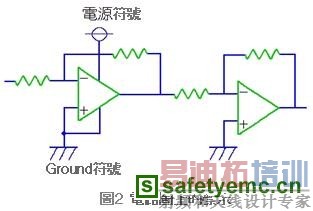

如图1所示电子电路是由电源线与Ground线构成，不过实际电路图经常未标示电源线与Ground线，大多改用图2的标示方式，图3是更简易的标示方式，图3（a）详细标示Ground符号，图3（b）则未标示Ground符号，不过这并不表示电子电路的基本结构改变。
电源供给
电源可以分成从机器外部供给，与机器内部本身具备电源两种，机器外部供给电源大多使用商用AC（交流110V电源），一般电子电路却要求直流电源，因此从机器外部供给的AC电源，必需透过机器内部的DC电源装置（直流电源装置）转换成DC电源。
商用AC电源一般会与电子机器以外的电气设备共享，这些电气设备本身几乎都不会产生噪讯（noise），不过电源ON / OFF时噪讯非常多，而且含有大量的surge，必需作充分的噪讯对策。AC电源除了噪讯以外，电源质量也是问题之一，电源质量一旦恶化，除了会妨碍电子电路的动作，还会形成广义的噪讯问题。
DC电源装置大多使用switching装置（switching regulator），switching装置本身就是噪讯发生源，常用对策是设置电源线滤波器（filter）。如图4所示电源线滤波器可以消除从AC电源线侵入的噪讯，同时还能够防止switching电源产生的噪讯流至外部等两种功能。
机器内部具备电源的场合，大多使用电池、一次电池，或是可以反复充电的二次电池，电池本身不会产生高频噪讯，而且还具备滤波器功能，不过电池会随着负载发生电压变动，或是消耗造成电压下降。
要求一定电压的电子电路，包含电池在内要求电压regulator，如果该regulator是switching regulator的话，就会成为大噪讯的发生源。
Ground与接地
「Ground」一词被当作「成为电子电路的电位基准场所」与「跟大地连接」两种意义使用。
相同名词使用在复数个相异意义上容易产生混淆，所以本讲座将「成为电子电路的电位基准场所」使用「Ground」一词；「跟大地连接」时使用「接地」一词。此外「跟大地连接」是指提供成为电位基准的场所，「跟大地连接」分成更「稳定」与更「安全」两种相异目的使用。
